Chcesz dodać podstawową laserową grawitację i cięcie do swojego zestawu narzędzi, ale nie chcesz wydawać tysięcy dolarów na profesjonalną maszynę? Creality CR Laser Falcon to najlepszy wybór w tej kategorii. To stołowy laser diodowy o mocy 5 W od Creality, znanego producenta drukarek 3D, takiego jak Ender 3 S1. Maszyna jest bardzo prosta: składa się z ramy z aluminium ekstrudowanego z dwoma silnikami krokowymi i pasami do sterowania osiami X i Y. Laser jest "skupiany" poprzez podnoszenie lub opuszczanie soczewki za pomocą ręcznego systemu śrub i małego podnośnika do regulacji wysokości.
Laser Falcon może ciąć drewno o grubości do 5 mm, a także karton, papier i skórę. Można go również używać do grawerowania drewna, papieru, skóry, aluminium i pomalowanych płytek. To doskonała maszyna, jedna z najlepszych wśród laserowych cięciarek i grawerów.
Specyfikacje techniczne Creality CR Laser Falcon:
- Wymiary urządzenia: 568 x 632 x 198 mm;
- Rozmiar obszaru grawitacji: 400 x 415 mm;
- Materiały: karton, drewno, bambus, guma, skóra, tkanina, akryl;
- Laser diodowy: tak;
- Moc lasera: 5 W;
- Długość fali lasera: 455 nm;
- Precyzja grawitacji: 0,1 mm;
- Platforma tnąca: nie jest wliczona w zestaw;
- Karta microSD, kabel USB: tak;
- Interfejs jednoklawiszowy: tak.
Zawartość opakowania:

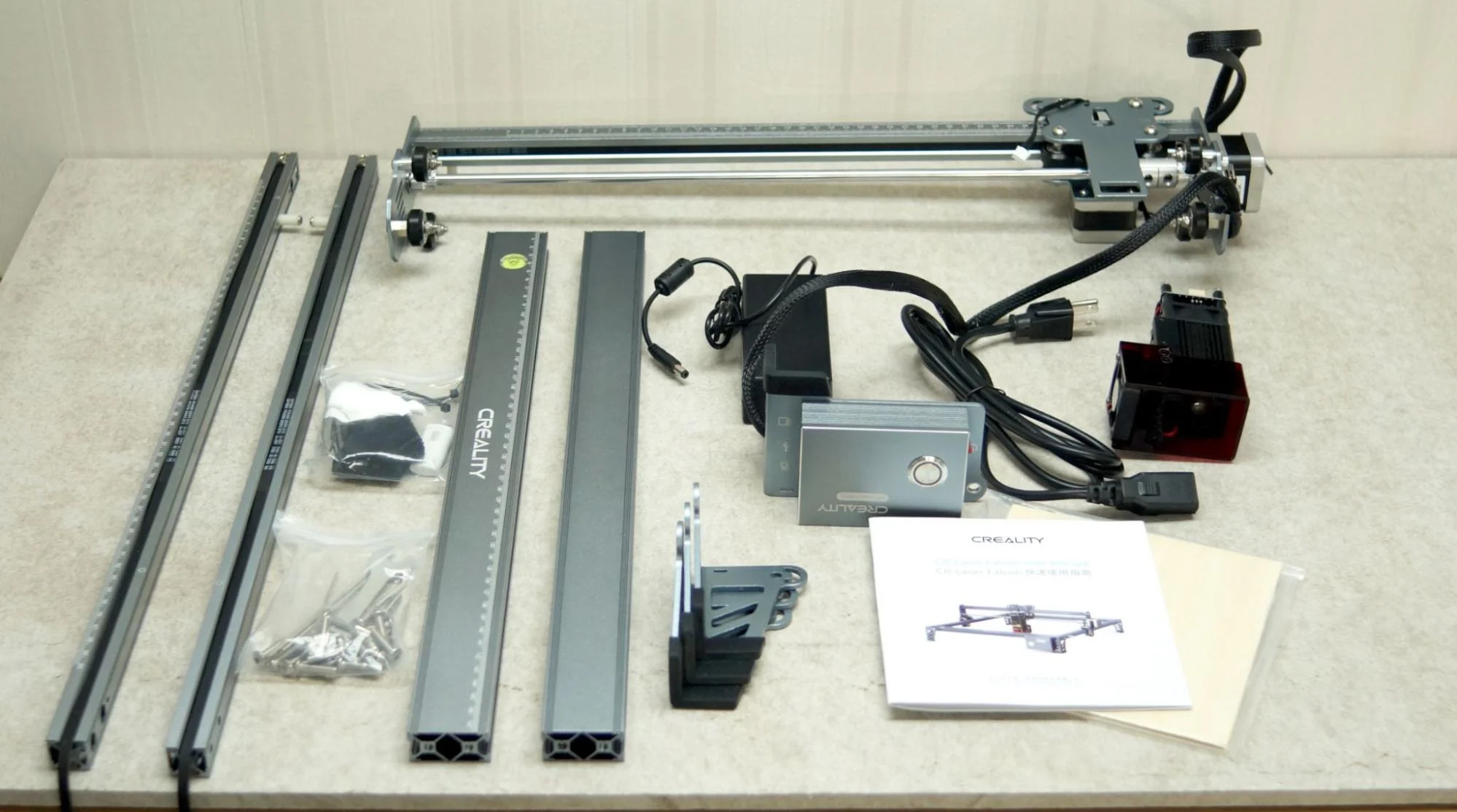

W zestawie CR Laser Falcon znajdują się narzędzia do montażu urządzenia, dwie próbki cienkiej sklejki, filtry z aktywowanym węglem do wentylatora wyciągowego, karta microSD i adapter. Zestaw zawiera także jedną parę zielonych okularów ochronnych (nie widocznych na zdjęciach powyżej) i pęsetę do czyszczenia. Na karcie microSD znajduje się plik instrukcji w formacie PDF, schemat cięcia oraz trzy pliki przykładowe gotowe do grawerowania. Do dyspozycji są dwie programy do pracy z laserem: LaserGRBL i 30-dniowa wersja próbna LightBurn. Do zestawu dołączone są również wideo-tutoriale dotyczące konfiguracji i korzystania z obu programów.
Projektowanie:
CR Laser Falcon składa się z ramy aluminiowej, portalu osi X w srebrnym wykończeniu oraz nóg z rysunkiem niemal w stylu art déco. Wygląda jak stylowy "krewny" wielu drukarek 3D Creality. Na takiej maszynie z otwartą ramą trudno ukryć kable, ale producent zadbał o zachowanie schludnego wyglądu. W ramie wbudowano system punktowego ustawienia poziomu, który zapewnia równą pozycję lasera na stole. Silniki krokowe są umieszczone na górze osi X, pozostawiając wystarczająco miejsca między nogami na umieszczenie dłuższych materiałów.

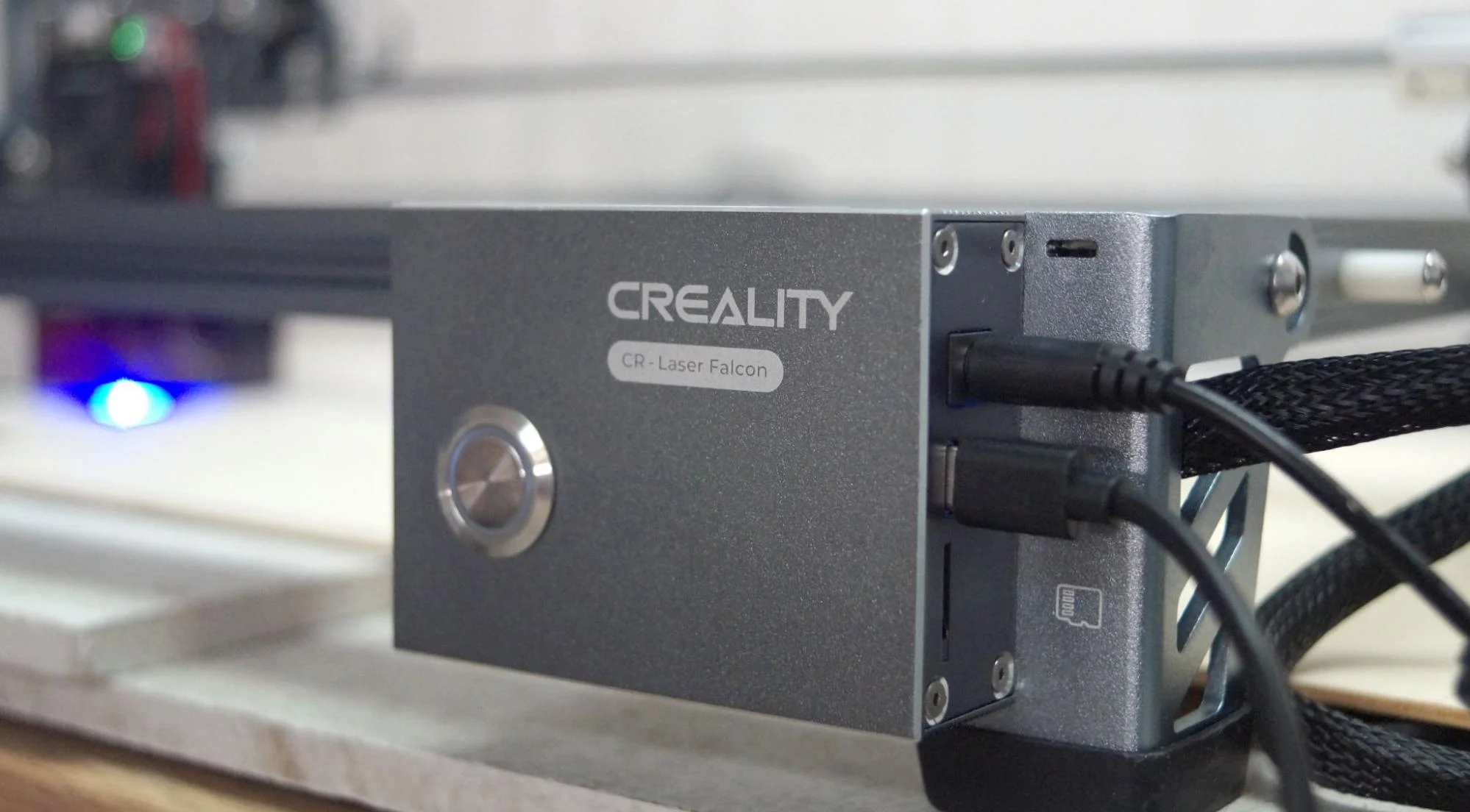

CR Laser Falcon nie ma żadnego monitora i może być obsługiwany za pomocą jednego przycisku podczas pracy z kartą microSD. Można go również używać podłączając go do komputera z zainstalowanym oprogramowaniem LightBurn lub Laser GRBL, co zapewnia bardziej precyzyjną kontrolę. Jednak do tego potrzebny będzie kabel USB typu USB-C, który nie jest dostarczany w zestawie.

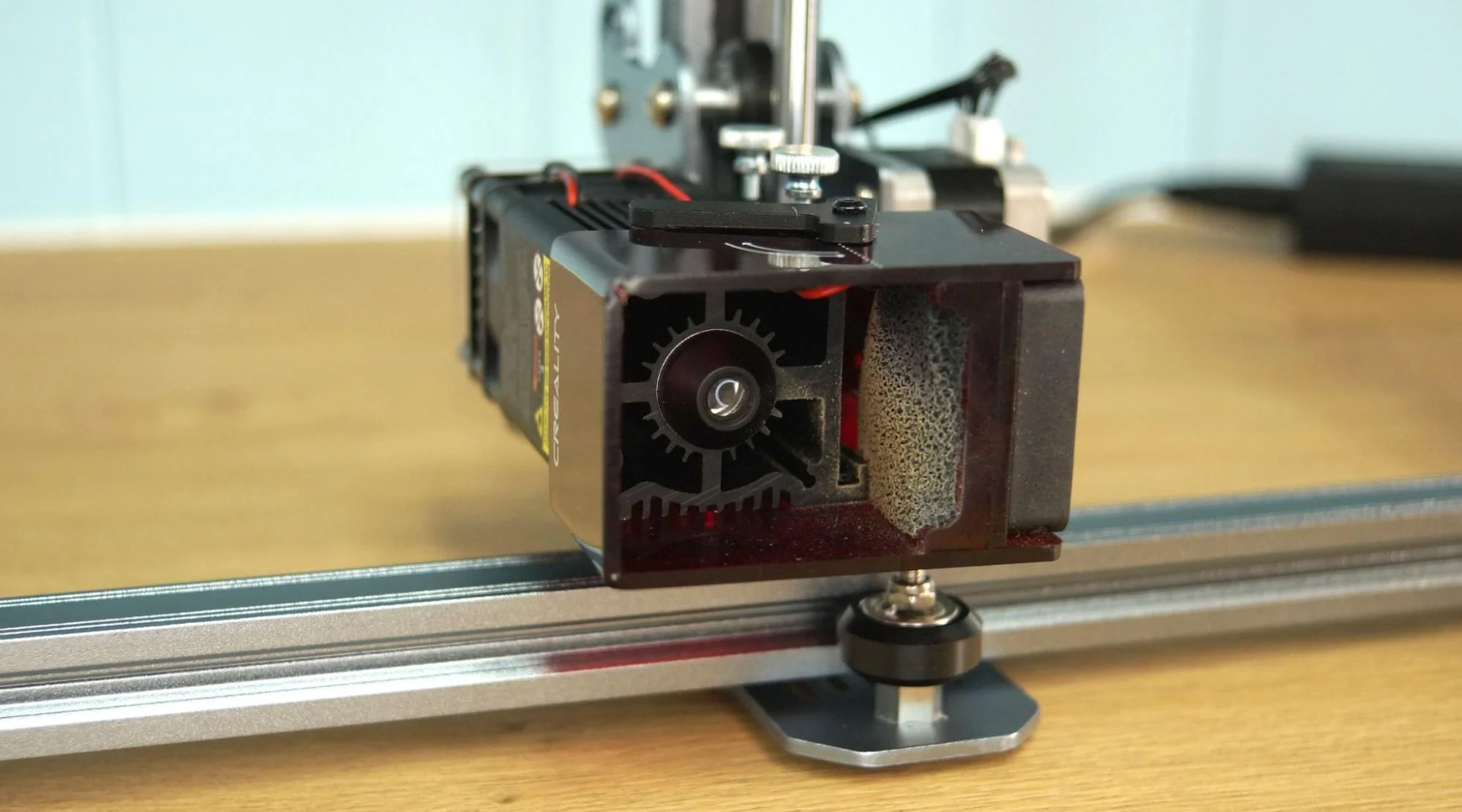

Moduł laserowy jest regulowany za pomocą śrub z nakrętką kulową i porusza się w górę i w dół za pomocą uchwytu, co pozwala pracować z materiałami o różnej grubości. CR Laser Falcon może pracować z przedmiotami o grubości do 4,5 cm. Bezpieczeństwo jest głównym zmartwieniem podczas korzystania z urządzeń laserowych. Producent dodał przezroczysty ekran przymocowany do modułu laserowego, który pozwala patrzeć prosto na wiązkę. Za soczewką znajduje się mały wentylator i system filtrów, który zmniejsza dym i parę.
Montaż:

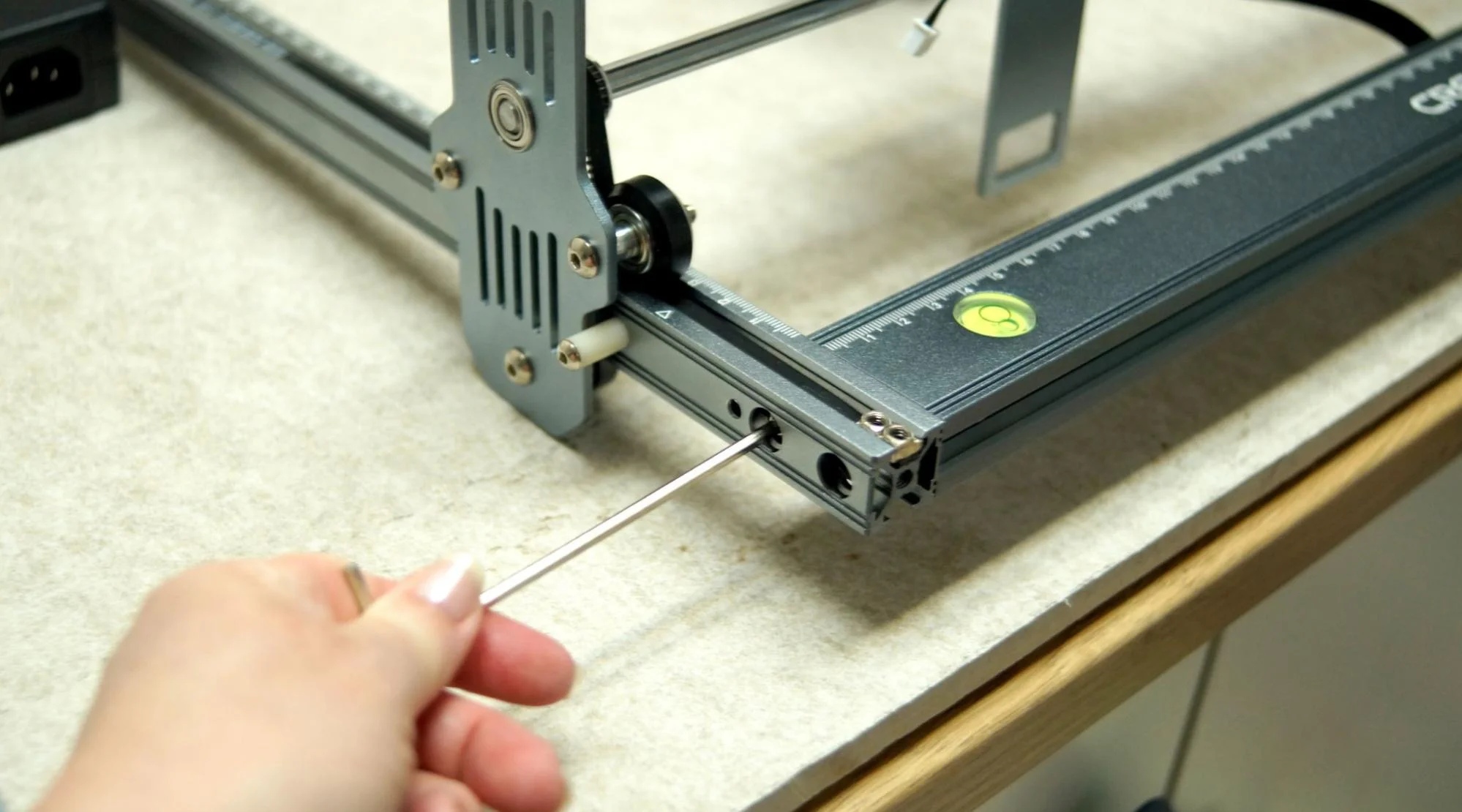

CR Laser Falcon jest dostarczany w formie zestawu i jest bardzo łatwy do zmontowania: moduł osi X jest już gotowy do użycia, podobnie jak większość okablowania, a paski są umieszczone w kanałach osi Y. Cały proces montażu zajmie mniej niż 30 minut. Zanim przystąpisz do montażu CR Laser Falcon, warto obejrzeć wideoinstrukcję dostępną na karcie microSD. Niektóre wskazówki w instrukcji drukowanej mogą być trudne do zrozumienia, a ilustracje są podpisane w języku chińskim.
Oś Y jest wprowadzana do bloku koła pasowego osi X. Paski są nawinięte wokół koła osi X, aby zapewnić synchronizację obu stron. Są utrzymywane przez nakrętki w kształcie litery T, a rama jest przymocowana dwoma śrubami na każdym końcu. W każdym rogu znajduje się noga przymocowana dwiema śrubami. Blok sterujący jest już przymocowany do przedniej prawej nogi.
Moduł laserowy jest nakładany na uchwyt, który jest wcześniej zamocowany na osi X, i dokręcany ręcznie śrubami z nakrętkami kulowymi. Ta część pozostaje regulowana, aby można było używać drewna o różnej grubości lub inne przedmioty do grawerowania. Wszystko, co musisz zrobić, to zamocować moduł laserowy do ramy. Reszta jest już dostrojona dla Ciebie.
Środki ostrożności

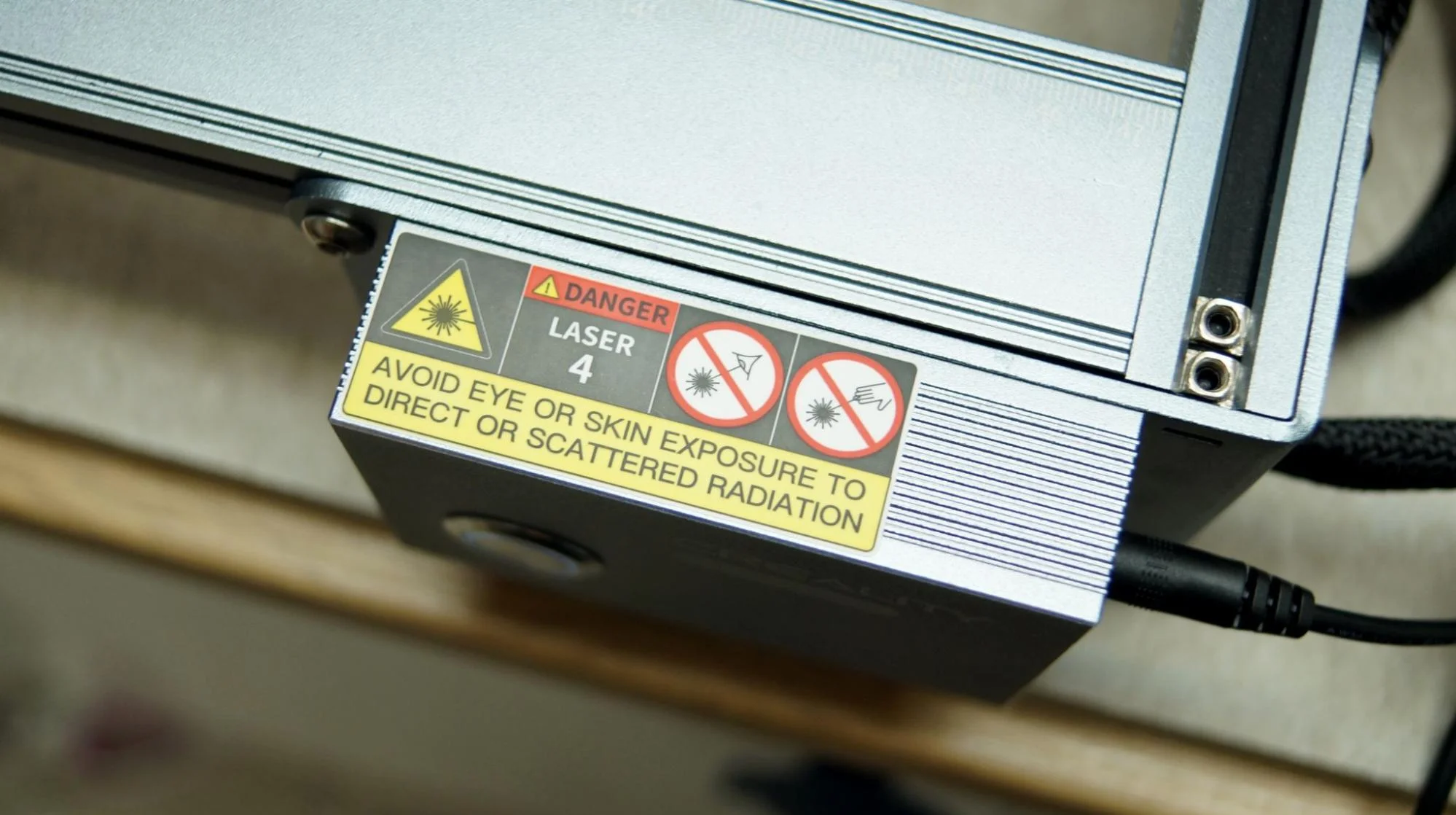

CR Laser Falcon to laser klasy 4, który może uszkodzić oczy i spalić skórę. Wytwarza również dym podczas grawerowania lub cięcia materiałów. Należy podjąć odpowiednie środki ostrożności, aby bezpiecznie korzystać z maszyny. Korzystaj z tego i innych laserów na własne ryzyko. CR Laser Falcon jest wyposażony w przeźroczysty ekran ochronny nad modułem laserowym, ale między ekranem a materiałem jest niewielka szczelina. Dlatego zawsze należy nosić ochronne okulary przeciwsłoneczne o długości fali 455 nm (kolor niebieski). W zestawie z maszyną dostarczane są pary takich okularów.
Nie pozwalaj zwierzętom domowym i innym osobom obserwować lasera podczas użytkowania. Ponieważ urządzenie dosłownie topi materiał, nigdy nie pozostawiaj go bez nadzoru i miej w zasięgu ręki gaśnicę na wypadek awarii. CR Laser Falcon jest wyposażony w mały wentylator i systemy filtracyjne przyłączone do modułu laserowego. To znacząco redukuje dym, ale może być konieczna dodatkowa wentylacja, zwłaszcza podczas długotrwałej pracy maszyny.
Mówimy o urządzeniu z otwartą ramą, które nie zawiera podstawki w zestawie. Należy umieścić je na niepalnej powierzchni. Na przykład w sklepach można znaleźć stołową płytę z aluminium, specjalnie przeznaczoną do diodowych laserów. My używaliśmy kawałka niepalnej płyty cementowej, którą kupiliśmy w sklepie budowlanym i pokrywała całą powierzchnię roboczą.
Niektóre materiały nie mogą być obrabiane laserem ze względu na ich skład chemiczny - mogą topić się, palić lub wydzielać toksyczne opary. Dallas Maker Space opublikowało listę materiałów bezpiecznych i niebezpiecznych do użytku z tym laserem. Do listy zakazanych materiałów należą tworzywa sztuczne, włókno szklane i niektóre rodzaje pianki.
Soczewka urządzenia może się zabrudzić dymem i parami. Konieczne będzie jej dokładne oczyszczenie, gdy jest odłączona od zasilania, przed każdą sesją pracy. Jeśli pozwolisz jej się zabrudzić, laser straci część swoich możliwości. Możesz używać materiału bezpyłowego dostarczanego przez Creality lub dowolnego miękkiego materiału do czyszczenia okularów.
Oprogramowanie
Jak wspomniano wcześniej, CR Laser Falcon jest dostarczany z bezpłatną kopią oprogramowania LaserGRBL oraz 30-dniową wersją próbną LightBurn. LaserGRBL to program dla systemu Windows, dostępny za darmo, umożliwiający podstawowe sterowanie laserem. Komputer musi być podłączony do urządzenia za pomocą kabla USB podczas pracy.
LightBurn to kompleksowe oprogramowanie do projektowania, projektowania i zarządzania, które działa na systemach Windows, Mac OS i Linux. Obecnie koszt zakupu rocznej licencji dla lasera diodowego wynosi 60 dolarów, a aktualizacja oprogramowania kosztuje dodatkowe 30 dolarów za każdy kolejny rok. Możesz używać LightBurn z dowolną ilością laserów.

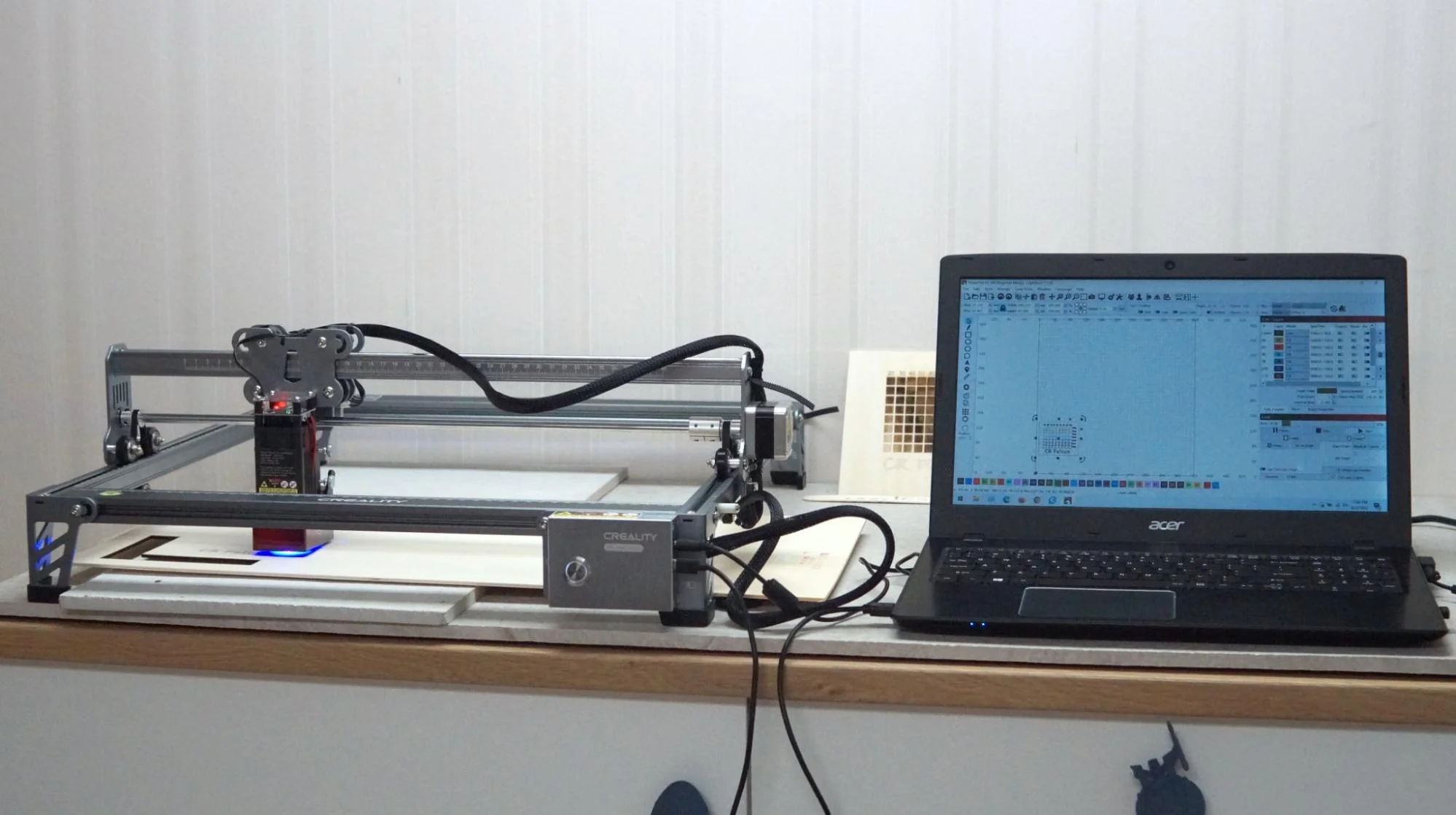

LightBurn może sterować laserem podłączonym za pomocą kabla USB lub zapisywać plik na kartę microSD. Chociaż maszyną można sterować bez podłączonego komputera, łatwiej nam było uruchamiać ją bezpośrednio z laptopa. Creality dostarczyło również wideoinstrukcje dotyczące LaserGRBL i LightBurn, które pomogą w konfiguracji i obsłudze.
Grawerowanie / cięcie
Możliwość cięcia lub grawerowania materiałów zależy od ustawień prędkości i mocy lasera. CR Laser Falcon to urządzenie o mocy 5 W, co nie jest zbyt dużo, dlatego do cięcia grubszych materiałów potrzebne są wolniejsze przejścia i średnia prędkość. Creality dołączyło wykres z zalecanymi ustawieniami dla próbek materiałów, ale będziesz musiał przeprowadzić kilka testów samodzielnie.
Największym wyzwaniem podczas korzystania z tego rodzaju lasera jest określenie, gdzie umieścić materiał. Ponieważ nie ma solidnej podstawki, nie ma na czym go ustawić. Na całej powierzchni są podziałki, ale Creality nie wyjaśnia, do czego mogą być przydatne. Ostatecznie przykleiliśmy kawałek grubego papieru taśmą klejącą do płyty cementowej (którą musieliśmy kupić w sklepie budowlanym), zmierzyliśmy rozmiary przedmiotu, który chcieliśmy obrabiać laserem, narysowaliśmy ramkę w LightBurn, która reprezentuje przedmiot, a następnie delikatnie wypaliliśmy jego kontur. Następnie dokładnie wyrównaliśmy materiał przy użyciu gładkiego papieru ściernego.

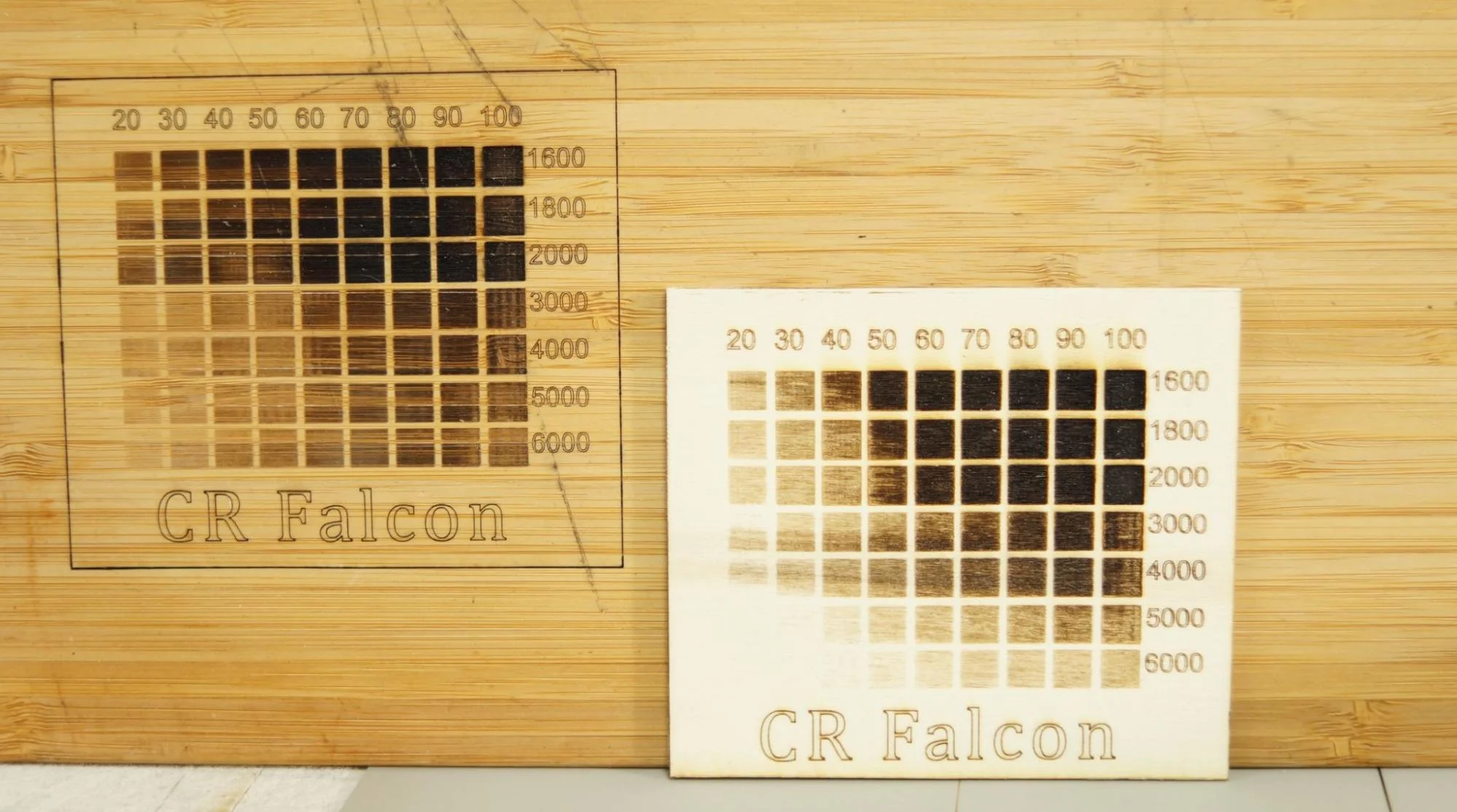

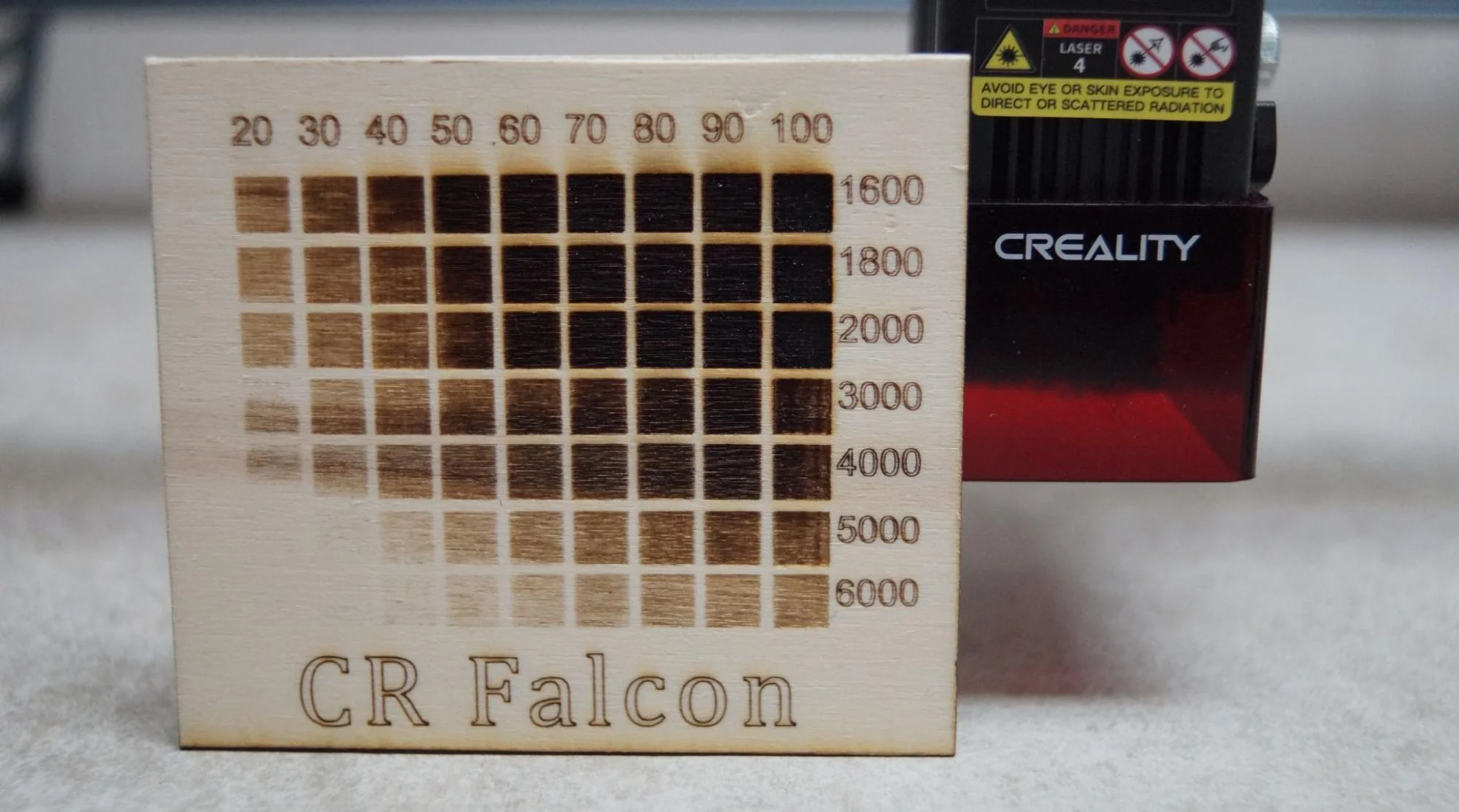

Pierwszym, co przetestowaliśmy, było grawerowanie lekkiej sklejki dostarczonej przez Creality w zestawie. 100% mocy na 1600 mm wywołało głębokie oparzenie, a 20% na 6000 mm pozostawiło jedynie niewielkie ślady. Wykonaliśmy ten sam test na starej bambusowej płycie do obróbki, i jak widać na zdjęciu poniżej, najniższe ustawienia pozostawiły słaby ślad. Jest to doskonała ilustracja tego, dlaczego warto sprawdzić swoje materiały przed rozpoczęciem większego projektu, ponieważ wszystkie palą się z różną prędkością.

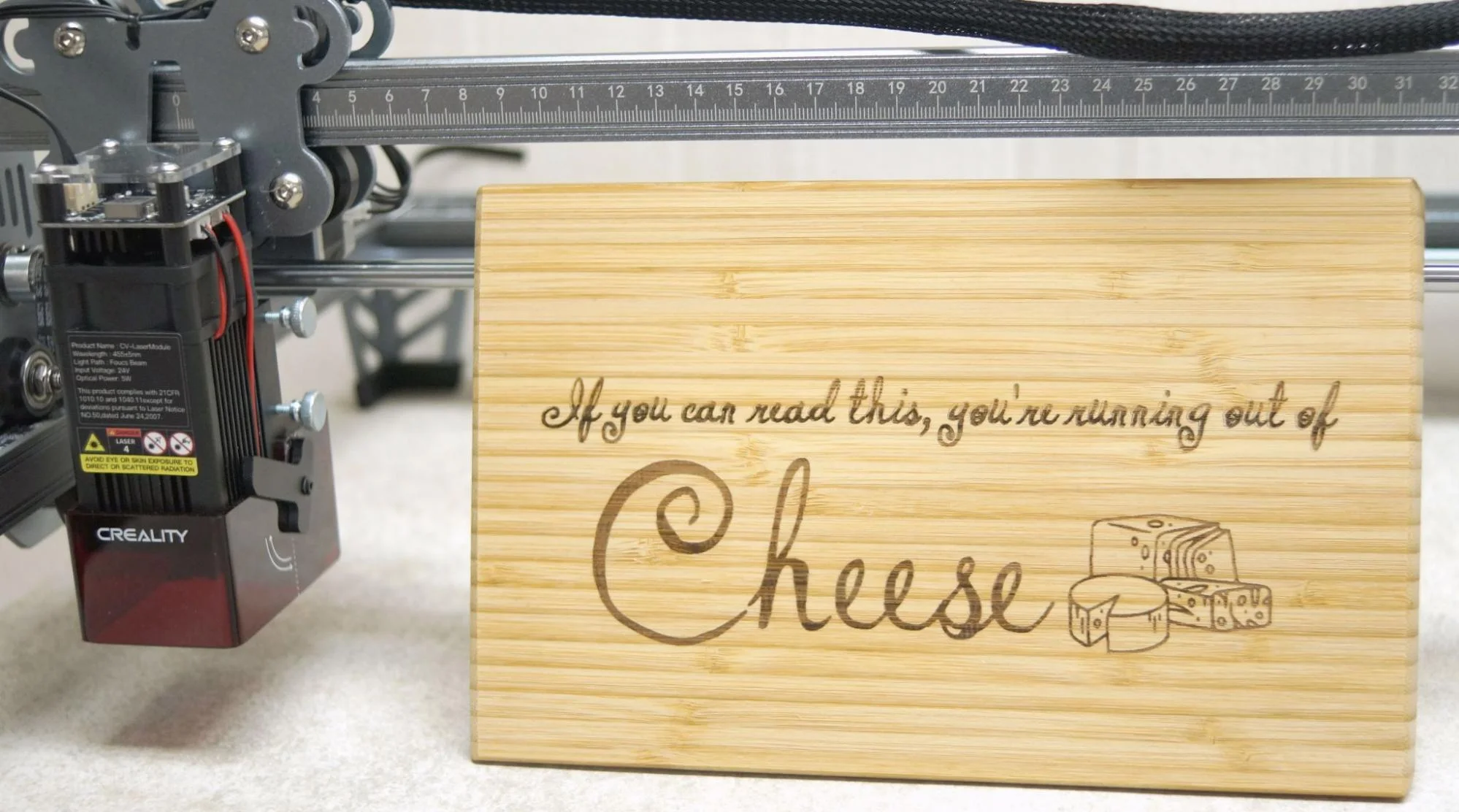

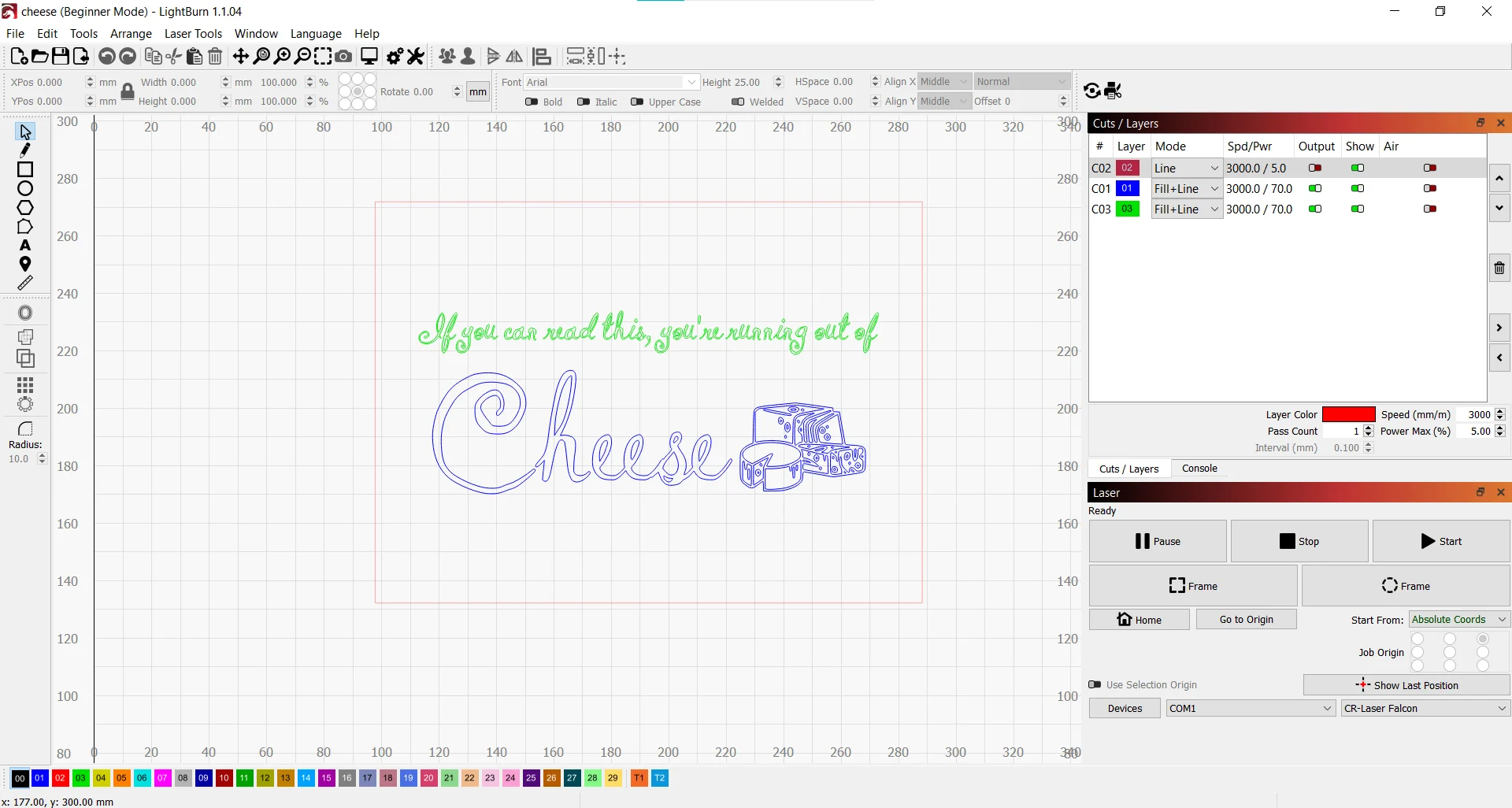

Mając te wyniki testów, przygotowaliśmy kilka płyt do obróbki. Po pierwsze, była to mała bambusowa płyta do obróbki. Użyliśmy grafik z Canva i dodaśmy napisy w LightBurn. Taki materiał może dać nierówny wynik, ponieważ wykonane są z cienkich pasków laminowanej roślinnej włókniny.
Następnie postanowiliśmy przetestować tekturę. Jednak tektura falista łatwo się zapala i nawet na wysokich prędkościach wydziela nieprzyjemną ilość dymu. Dlatego szybko przeszliśmy na jednowarstwową płytę HDF. Laserowy rekin, który jest pokazany na zdjęciu poniżej, został wykonany z biblioteki obrazków Canva i wydrukowany laserem na tekturze, która jest używana jako podkładka pod napoje. Potrzebne były trzy przejścia: jedno dla rysunku na wysokości 5000 mm, jedno dla konturu rekina na wysokości 2000 mm i trzecie, wolniejsze przejście na prędkości 500 mm do wycięcia okręgów. Całkowity czas wykonania tego znaczka o średnicy 50 mm wyniósł tylko 2 minuty i 40 sekund.
Następnie postanowiliśmy "wydrukować" zdjęcie. Temu procesowi poświęciliśmy więcej czasu, bazując na zdjęciu "Apotheosis of St. Louis" wykonanym przed Muzeum Sztuki w St. Louis. Większy wzorzec został wypalony na sosnowym drewnie, co zajęło 65 minut przy prędkości 3500 mm w trybie Jarvis. Mniejszy został wypalony na płycie MDF, co zajęło około 15 minut w programie LaserGRBL, również używając trybu Jarvis i prędkości 3000 mm. Dużym problemem z zdjęciami jest to, że obrazy w podglądzie obu programów zupełnie nie przypominają ostatecznego rezultatu.
Podsumowanie
Creality CR Laser Falcon to doskonały laser amatorski na początkowym poziomie. Ma minimalną liczbę funkcji bezpieczeństwa, ale przy odpowiednich środkach ostrożności jest to idealne urządzenie dla początkującego pasjonata. Maszyna jest łatwa w montażu i obsłudze, może ciąć drewno o grubości do 5 mm. To doskonałe narzędzie do tworzenia biżuterii, ram na zdjęcia i innych produktów. Możesz grawerować różne materiały, takie jak drewno, tektura, skóra, akryl, aluminium lub pomalowana ceramika.
Chociaż wbudowany wentylator i filtr wydają się niezwykle podstawowe, znacznie zmniejszają one ilość dymu i par. Warto jednak upewnić się, że w pomieszczeniu jest dobra wentylacja, zwłaszcza jeśli korzystasz z lasera przez dłuższy czas. W zestawie nie ma odpornej na ogień podstawy, więc jeśli jej nie dodasz samodzielnie, ryzykujesz spalenie dziury w stole. Kabel USB do podłączenia urządzenia do komputera nie jest również włączony w zestawie
