Creality CR-30 (nazywany również 3DPrintMill Naomii Wu) to rewolucyjna drukarka 3D. Posiada wiele unikalnych funkcji, które zazwyczaj nie są dostępne na maszynach konsumenckich. Zamiast stałej platformy roboczej CR-30 drukuje na taśmie przenośnikowej, co pozwala na produkcję detali seryjnie. Ta unikalna konstrukcja taśmy zapewnia również nieskończoną długość druku. W firmie Creality zademonstrowano, że drukarka będzie kontynuować drukowanie tak długo, jak dostarczany jest filament. Jednak, pomimo innowacyjności CR-30, ma pewne problemy, które nie pozwalają mu znaleźć się na naszej liście najlepszych drukarek 3D. Większość z tych problemów związana jest z taśmą przenośnikową, która jest częścią dostawy maszyny.
Jeśli interesuje cię drukarka 3D do seryjnej produkcji dowolnych części lub używasz niestandardowych kształtów geometrycznych, które wymagają bardzo dużej długości w jednej z osi, zdecydowanie zwróć uwagę na CR-30. Jednak jeśli bardziej zależy ci na prostym w użyciu podstawowym narzędziu FDM, które nie wymaga żadnych ustawień, coś w rodzaju Anycubic Vyper będzie lepszym wyborem.
Oto główne parametry techniczne Creality CR-30:
Wymiary urządzenia: 53,5 x 65,6 x 41 cm;
Obszar roboczy: 200 x 170 x ∞ mm;
Materiały: PLA, PLA+, PETG;
Grubość warstwy: 0,1-0,4 mm;
Teksturowana taśma przenośnikowa do zbierania wydruków: tak;
Waga drukarki: 16,5 kg;
Zasilacz: 350 W.
Projekt
Ze względu na nachylenie dyszy i obracającą się taśmę przenośnikową, Creality CR-30 bardziej przypomina sprzęt do automatyzacji przemysłowej niż typową drukarkę 3D FDM. CR-30 wykorzystuje te same zasady, co większość innych drukarek 3D FDM, takich jak Creality Ender 3 Pro: plastikowy filament jest podawany przez nagrzewaną dyszę i wytłaczany w określonej trajektorii za pomocą mechanizmu poruszającego się po osiach X, Y i Z. Kierunek jest kontrolowany za pomocą układu współrzędnych kartezjańskich. Jednak CR-30 różni się od większości innych maszyn tym, jak porusza się jego mechanizm. Ale zanim przejdziemy do tego, przyjrzyjmy się reszcie urządzenia.

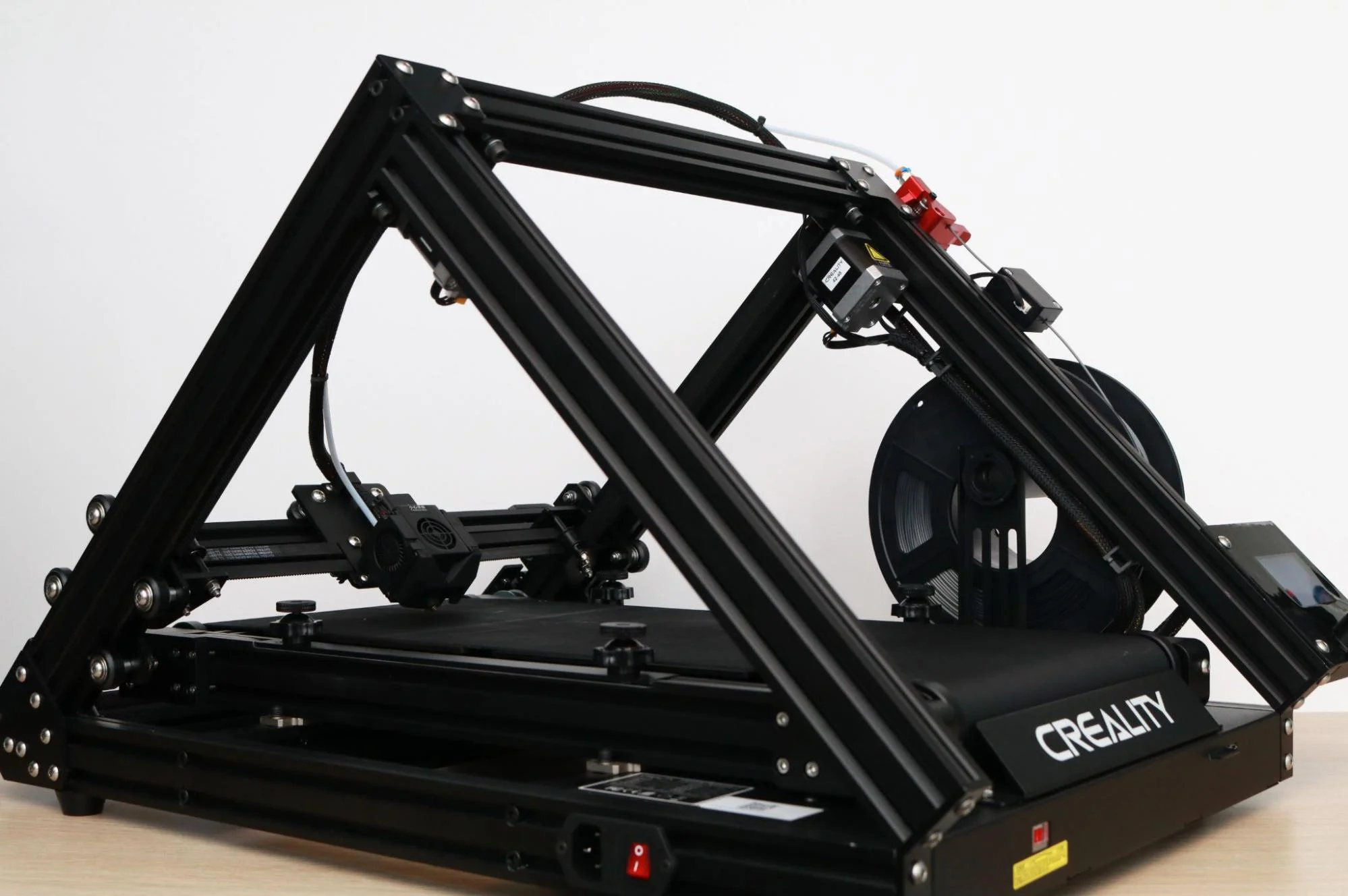

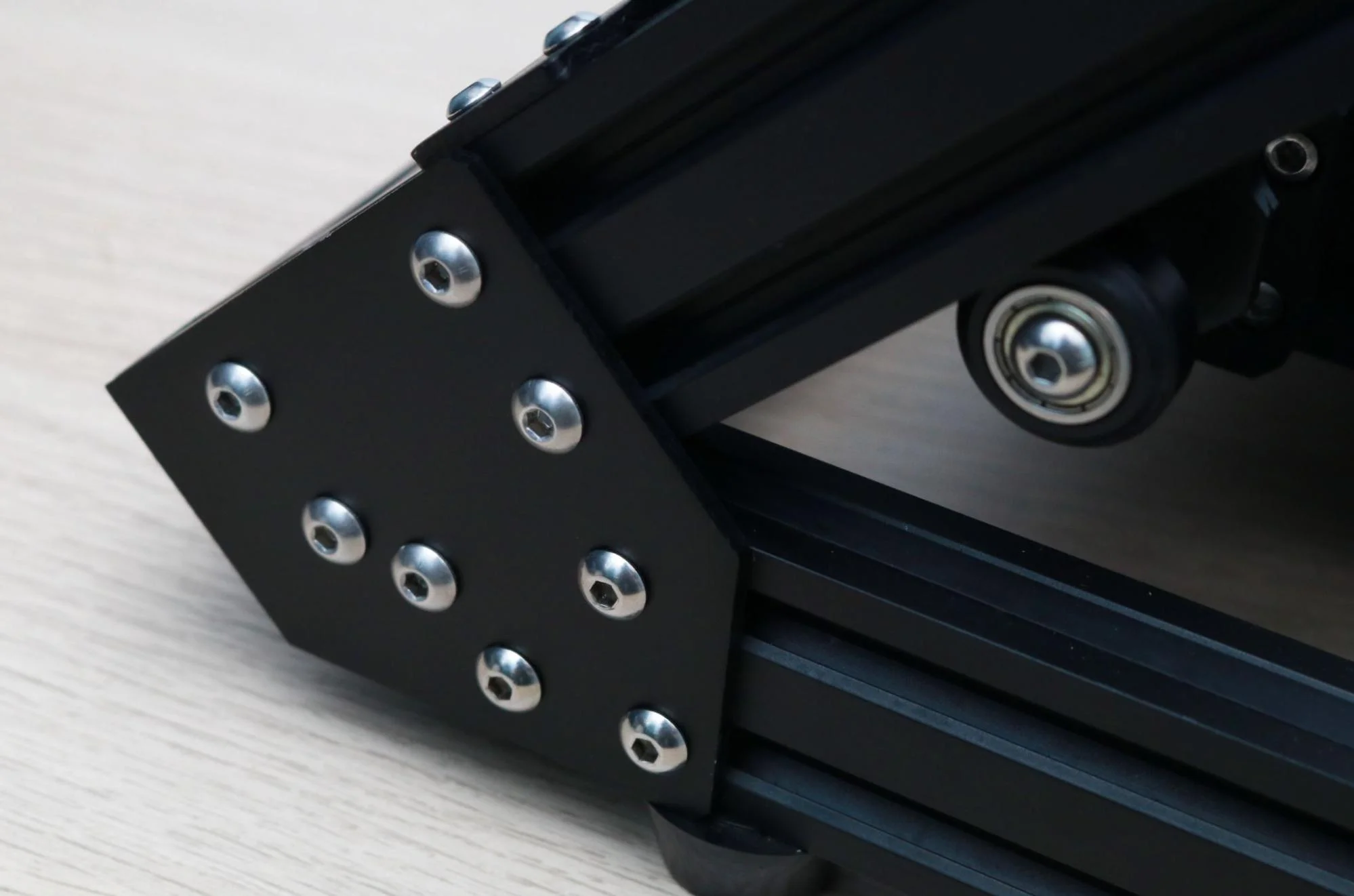

CR-30 jest wyposażony w solidne komponenty na całej maszynie i waży ponad 16 kg, co jest prawie dwukrotnie więcej niż Creality Ender 3 Pro. Ciężka rama tego urządzenia zapewnia niski środek ciężkości i bardzo sztywną konstrukcję. Profile aluminiowe 1020 (w tańszych maszynach stosuje się profile 1010) i aluminiowe profile 80/20 są rozmieszczone na całej powierzchni urządzenia, co zwiększa jego wytrzymałość. CR-30 jest dostarczany jako częściowo zmontowany zestaw, a jego montaż zajmuje około godziny.

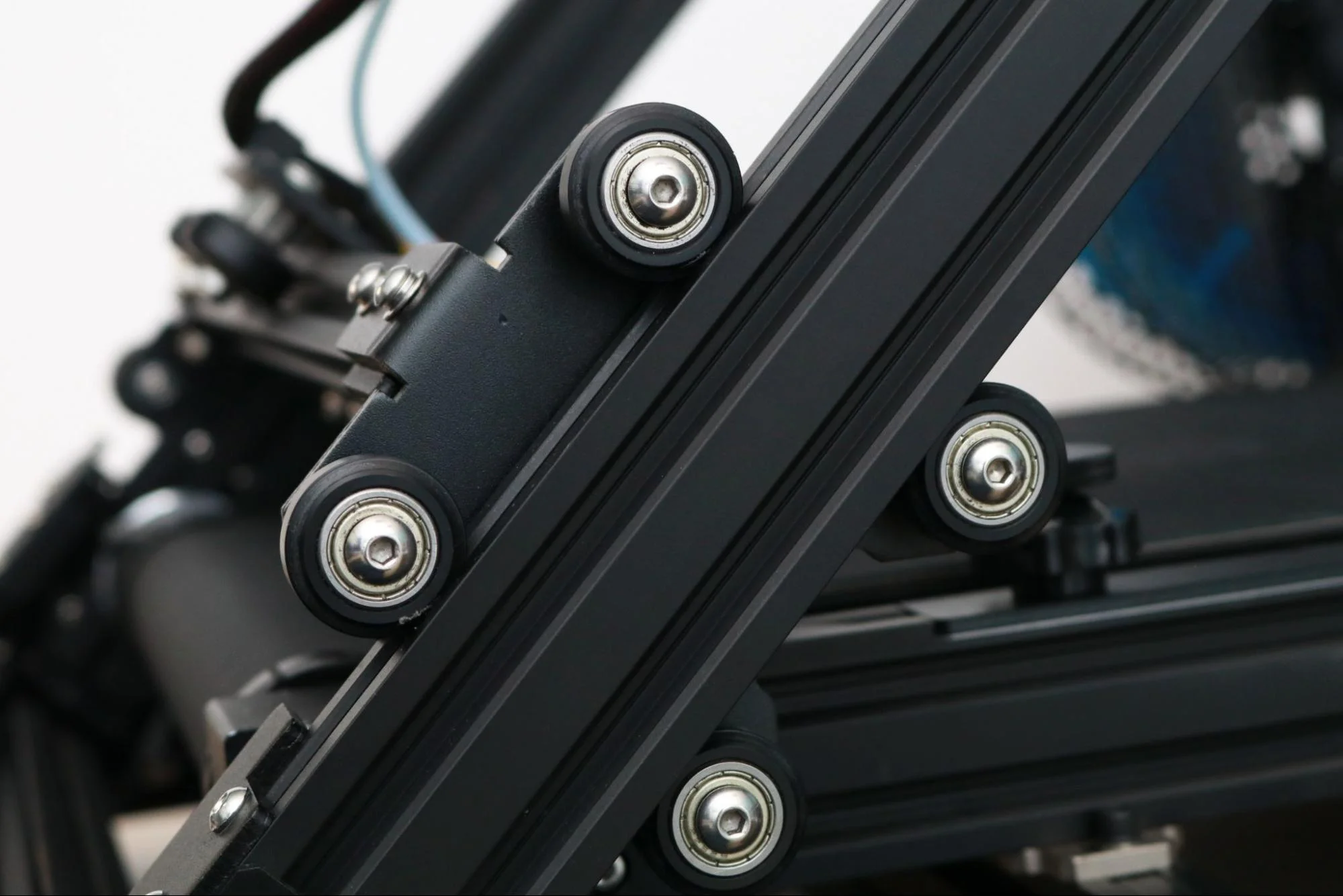

Oś Y w CR-30 porusza się w górę pod kątem 45 stopni i przesuwa się w górę i w dół za pomocą pary uchwytów, z których każdy jest wyposażony w cztery koła z rowkami w kształcie litery V. W większości drukarek 3D używane są wózki i uchwyty z trzema kołami i rowkami w kształcie litery V, ponieważ dolne koło (dolna część litery V) można dokręcić lub poluzować za pomocą nakrętki, aby dostosować napięcie uchwytu. To niekoniecznie jest złe, ale jest to zdecydowanie dziwny wybór projektowy, biorąc pod uwagę dodatkową skomplikowaną regulację napięcia uchwytu bez oczywistej korzyści.
CR-30 używa systemu poruszania CoreXY, który jest dość skomplikowanym mechanizmem, który zapewnia większy ruch i większą precyzję poprzez większą ilość komponentów. Ten system przemieszcza jednostkę głowicy drukującej w przód i w tył na płaszczyznach X i Y, w przeciwieństwie do drukarek takich jak Elegoo Neptune 2, które przesuwają X i Y osobno, a podczas drukowania przesuwają całą platformę. Poprzez zmniejszenie ilości ruchomych mas w trakcie drukowania i utrzymanie detalu nieruchomym, można osiągnąć wyższą prędkość druku przy mniejszej ilości błędów związanych z ruchem.
Oceniając system poruszania, zauważyliśmy, że wał jednego z silników CoreXY jest znacznie dłuższy niż drugiego. Wydaje się to być potencjalnym punktem awarii dla tych, którzy często używają maszyny, ponieważ siła wywierana na głowicę drukującą może spowodować wygięcie długiego wału pod wpływem obciążenia.

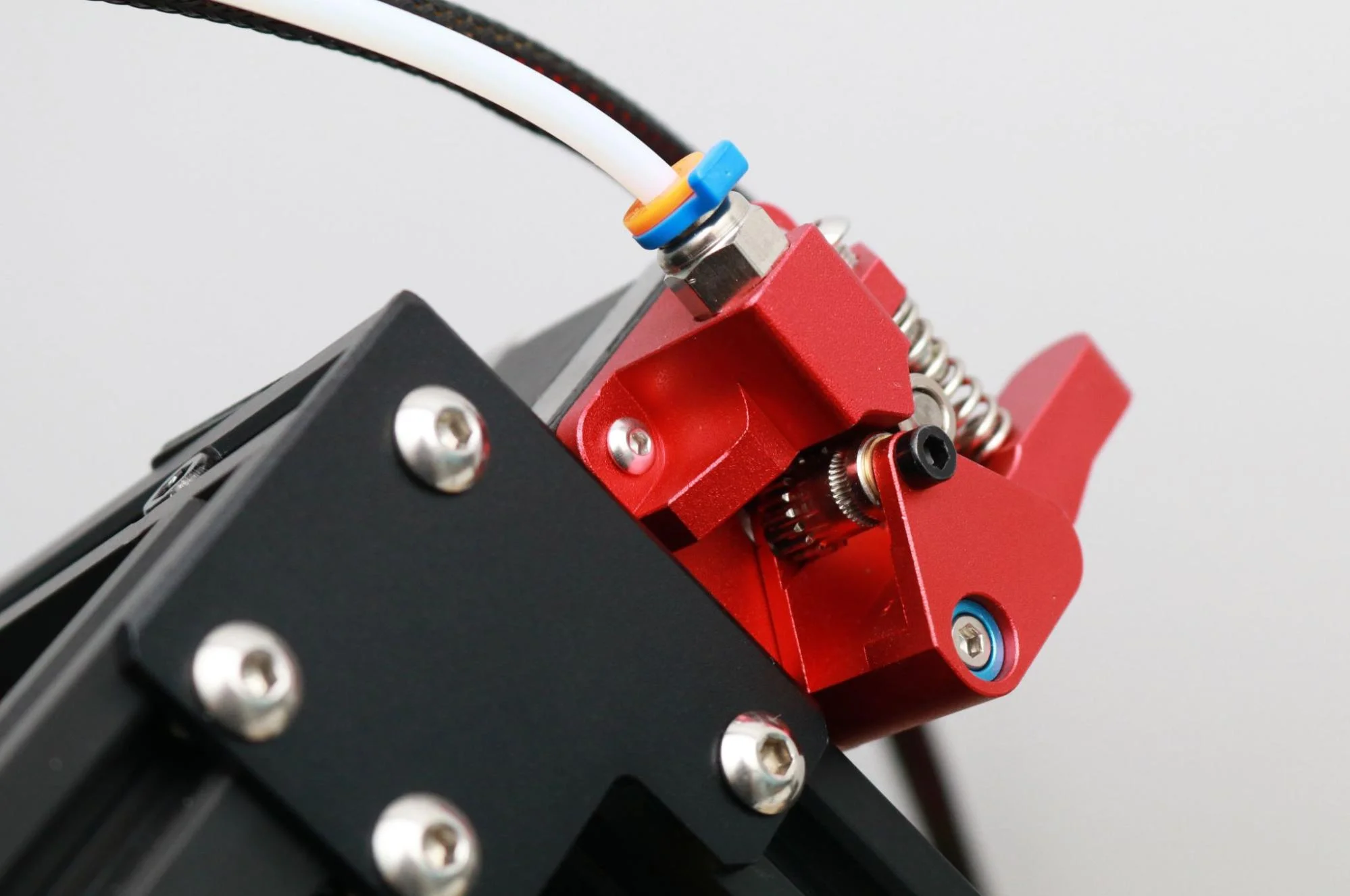

Ekstruder w CR-30 jest standardowy dla drukarek 3D Creality, ale warto zauważyć, że jest wykonany z aluminium, a nie tańszego plastiku. Względem klasy maszyny obecność tej funkcji jest uzasadniona. Ten ekstruder podaje filament Bowdena z prawej strony urządzenia do głowicy drukującej zamontowanej na uchwycie w kształcie litery X.

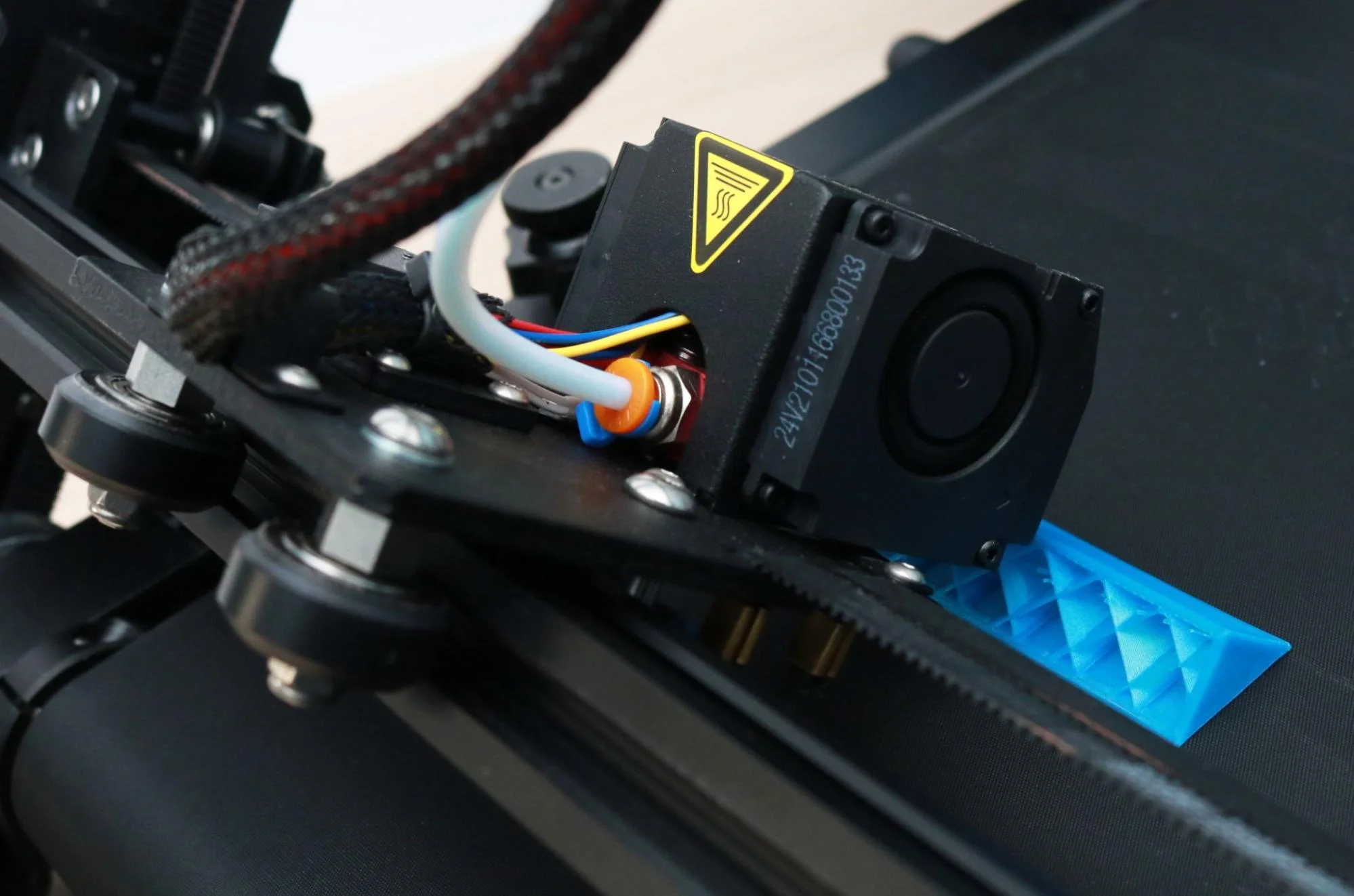

Głowica drukująca jest wyposażona w unikalną dyszę i system chłodzenia z termosprężyną. Dwa wentylatory dmuchają boczne części wózka, a trzeci chłodzi podzieloną część głowicy drukującej. Pomimo obecności trzech wentylatorów na dyszy, CR-30 nadal pozostaje stosunkowo cichą drukarką 3D, a poziom hałasu podczas drukowania jest akceptowalny do użytku domowego, biurowego lub laboratoryjnego.
Interfejs użytkownika

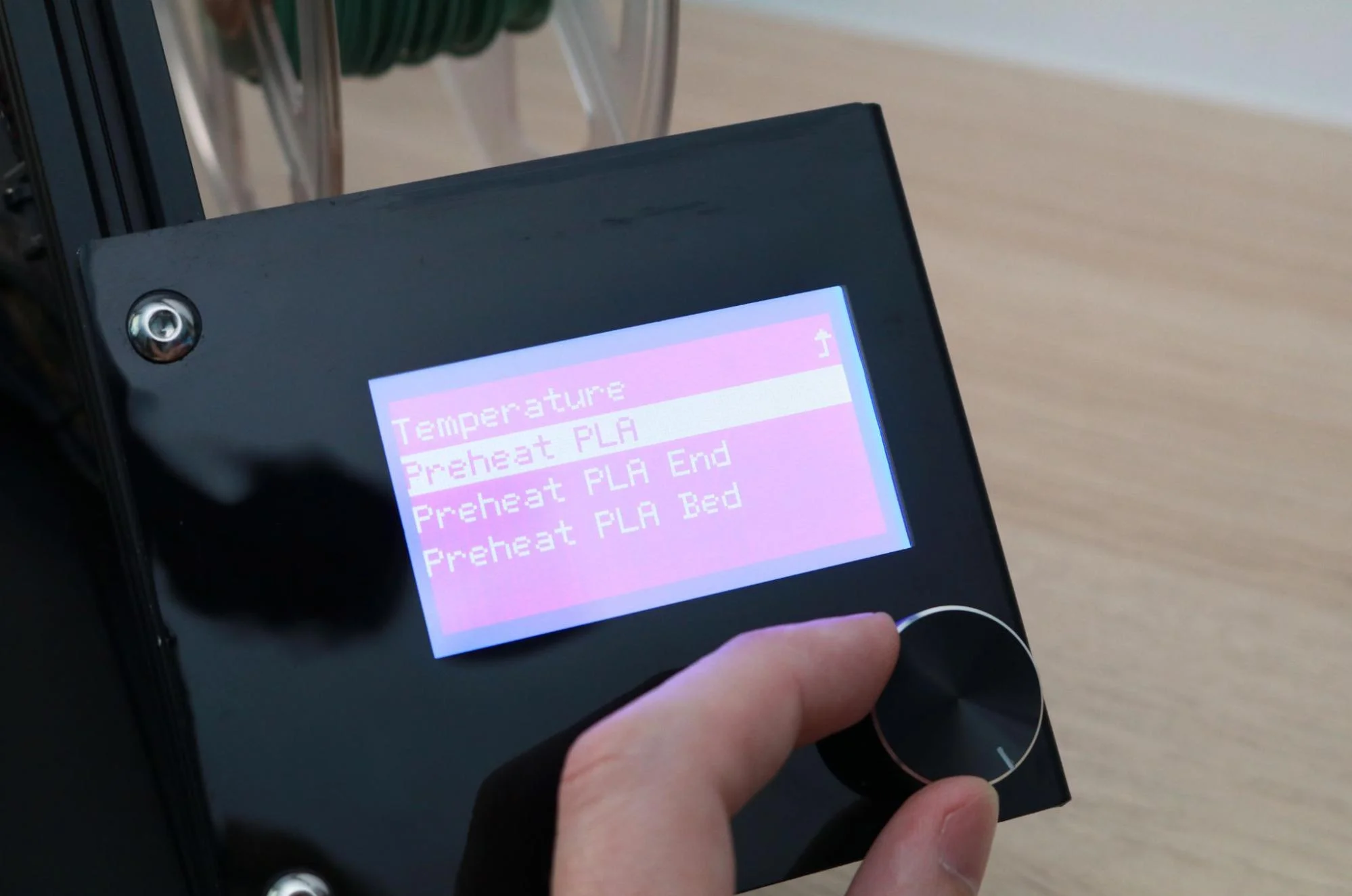

Creality CR-30 wykorzystuje monochromatyczny ekran LCD z pokrętłem do nawigacji jako główny interfejs użytkownika. Jak na drukarkę 3D tego rodzaju, wydana w 2021 roku, ten interfejs wydaje się nieporęczny i przestarzały w porównaniu do kolorowego ekranu dotykowego, który można znaleźć na urządzeniach takich jak Flashforge Adventurer 4. Rozmiar samego ekranu LCD wynosi 3,25 cala, a jego uchwyt jest raczej ramką niż pełnoprawnym interfejsem użytkownika.
W tym interfejsie podczas uruchamiania wyświetlana jest aktualna wersja oprogramowania. Użytkownik może ręcznie ustawiać wartości X, Y i Z, ale ta funkcja jest ukryta w kilku poziomach menu, co komplikuje dostosowywanie drukarki podczas drukowania. Biorąc pod uwagę klasę urządzenia, aktualizowany ekran zapewniający wyższy poziom kontroli oraz bardziej intuicyjny interfejs użytkownika byłby odpowiednim ulepszeniem.
Przygotowanie plików do druku za pomocą CrealityBelt
Pierwszym i głównym slicerem dostarczonym przez Creality dla CR-30 jest CrealityBelt. Oferuje on podstawową funkcjonalność z kilkoma funkcjami, które uczyniły go jednym z mniej popularnych narzędzi do tej maszyny. Cyfra 3.6.0 w nazwie odnosi się do Cura 3.6.0, na podstawie którego powstał slicer CrealityBelt. Ta wersja została początkowo wydana w listopadzie 2018 roku i obecnie uważana jest za przestarzałe oprogramowanie, które zostało zastąpione nowymi, wielofunkcyjnymi wersjami.

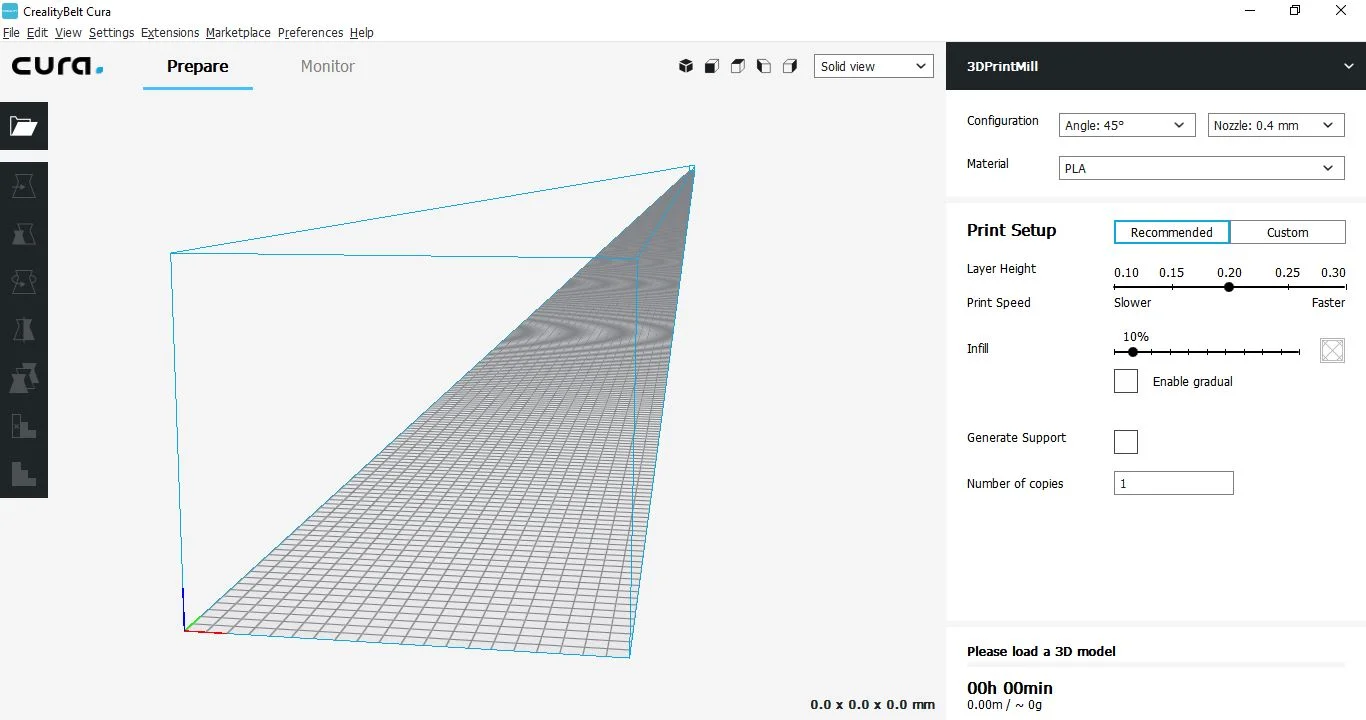

Oprogramowanie CrealityBelt przypomina standardowy interfejs Cura 3.6.0, z wyjątkiem rozszerzonej osi Z. Karta "Rekomendowane" oferuje kilka podstawowych ustawień, przy czym tylko parametry "Liczba kopii" i "Kąt" są bezpośrednio związane z funkcjami taśmy drukarki. Biorąc pod uwagę specjalizowany charakter sprzętu CR-30, projekt oprogramowania powinien być jak najbardziej intuicyjny. Praca z CrealityBelt może być trudna do zrozumienia.
Podczas drukowania modelu na drukarce FDM, takiej jak Monoprice Cadet, pierwsza warstwa zazwyczaj drukuje się wolniej, co pomaga w pełnym przyleganiu modelu do platformy drukującej. W CR-30 pierwsza warstwa na taśmie również drukuje się z wolniejszą prędkością. To samo dotyczy taśmy, która jest potrzebna do pełnego przyklejenia wydruku do stołu. Niestety CrealityBelt nie oferuje funkcji adhezji stołu montażowego, więc do prawidłowego przyklejenia wyciętych modeli do druku wymagana jest szeroka pierwsza warstwa.

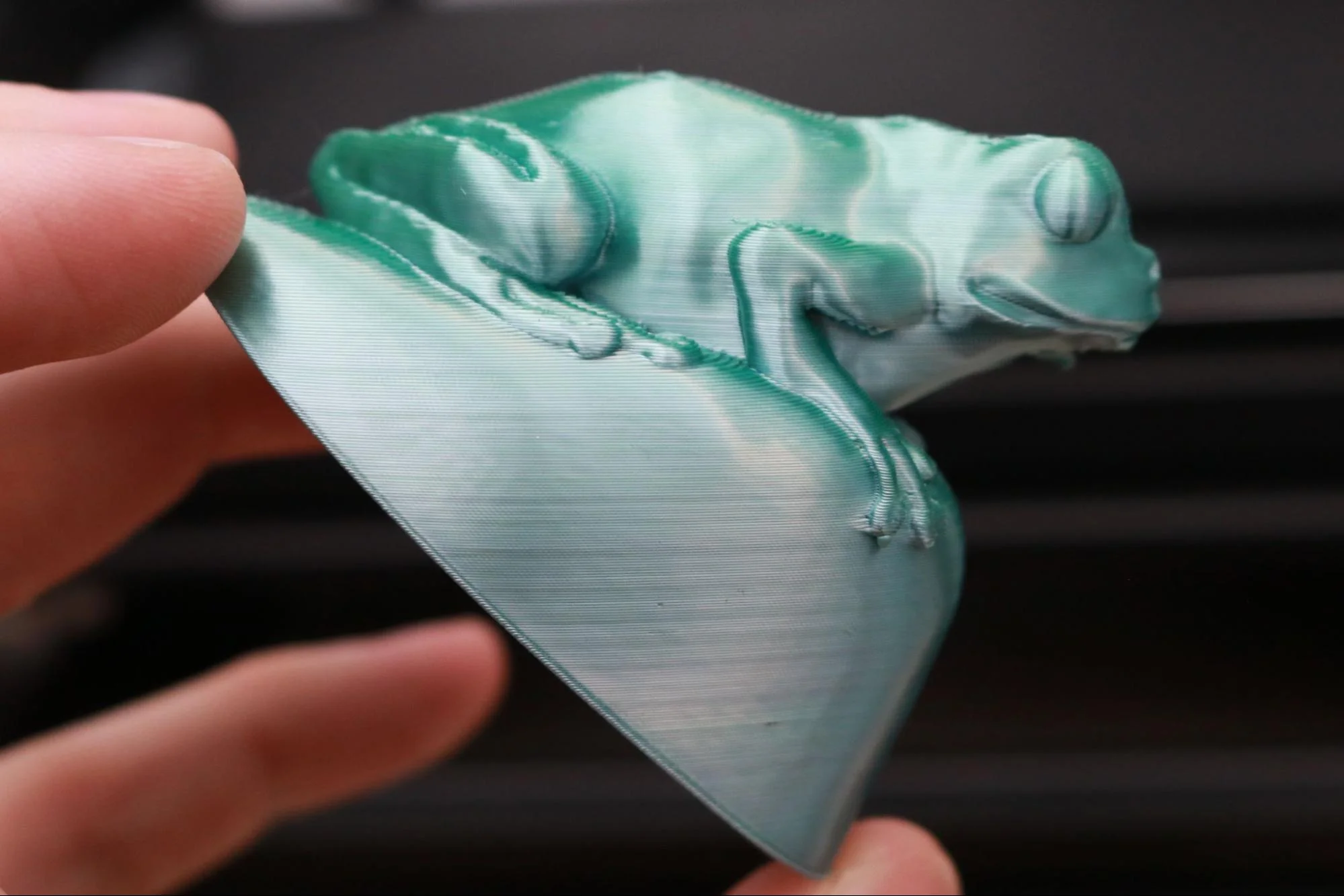

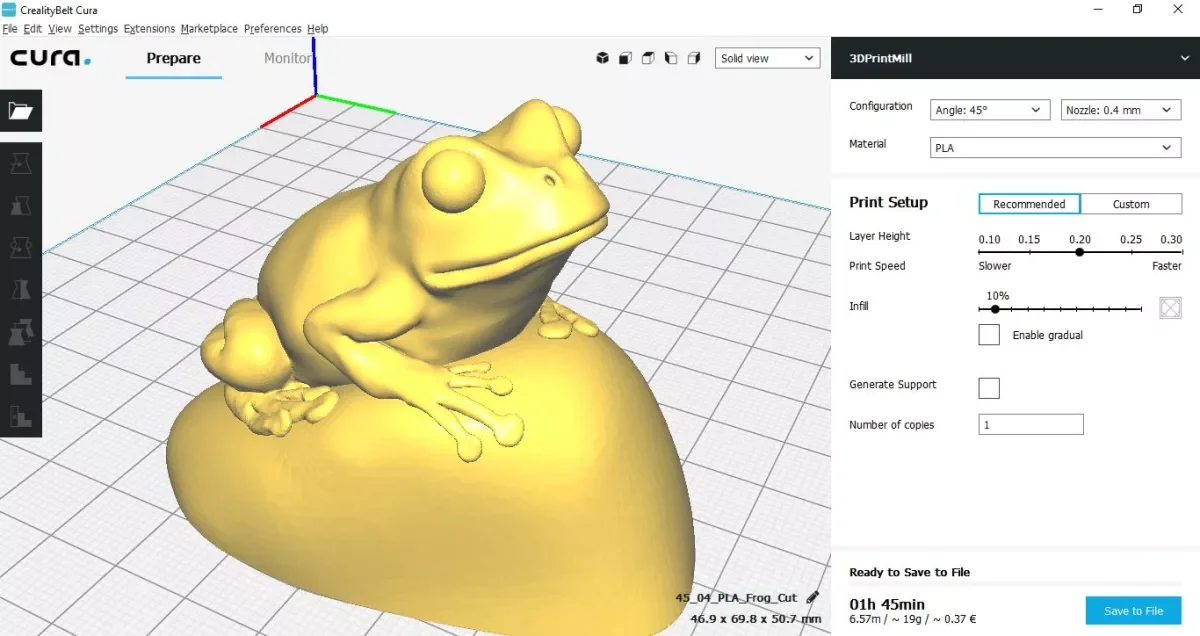

Drukowaliśmy model żaby Hairald z PrusaPrinters przy użyciu CrealityBelt ustawionego na domyślne ustawienia slicera (warstwy 0,2 mm, wypełnienie 10%) i pochyliłem model do przodu. Program oszacował czas druku na 1 godzinę i 45 minut, ale w rzeczywistości cały proces trwał 2 godziny i 26 minut. Użyliśmy wielokolorowego PLA o tęczy w kolorze Azure Blue. Szczegółowość żaby była imponująca, biorąc pod uwagę brak materiału podpierającego. Jakość modelu była wysoka, choć były obszary, gdzie występowało rozwarstwienie. Obrócenie modelu o 45 stopni pokazuje to rozwarstwienie wyraźniej i pomaga lepiej zrozumieć wpływ orientacji na jakość druku.
Możesz również używać oprogramowania slicera ideaMaker.
Testowy druk

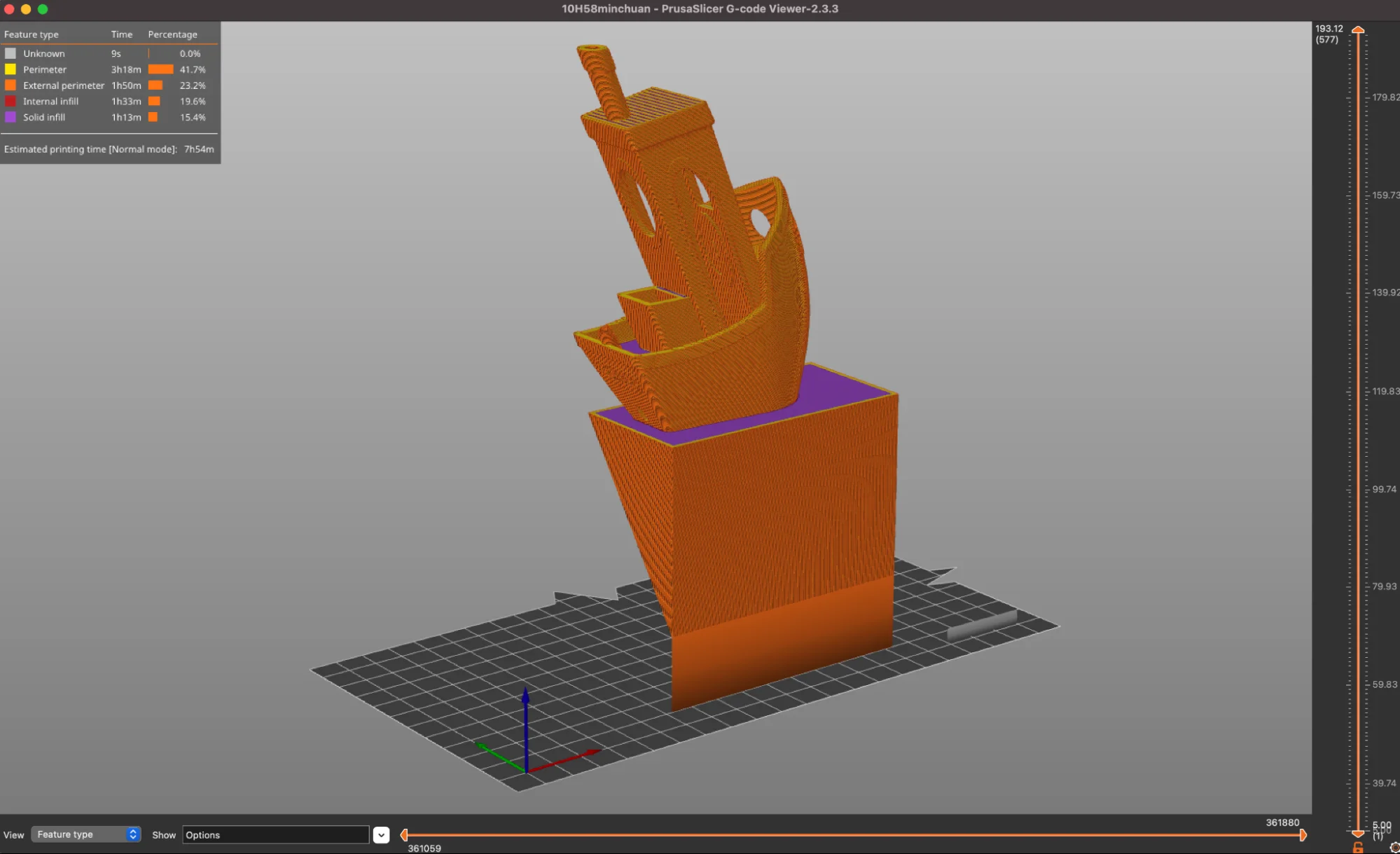

Producent dostarcza trzy wcześniej wycięte modele dla CR-30 na karcie SD, która jest dołączona do zestawu. Przygotowanie modeli do druku w takim stylu, jak pochyły ekstruder, nie zawsze jest intuicyjne, dlatego kilka przykładów tego, co jest możliwe i niemożliwe do wykonania przez drukarkę, może przyspieszyć proces nauki. Niestety nazwy plików włączonych nie są zbyt informatywne, więc otworzyliśmy plik o nazwie "10H58Mminchuan.gcode" w przeglądarce plików .gcode, aby zobaczyć, co zawiera. Okazało się, że jest to zdeformowany model Benchy na górze trójkątnego bloku. Otworzyliśmy ten plik w kilku innych przeglądarkach plików .gcode, i wszędzie zachowana była zniekształcona perspektywa. Wczytaliśmy Prusa Silver PLA do CR-30 i wydrukowaliśmy plik bezpośrednio z karty SD.

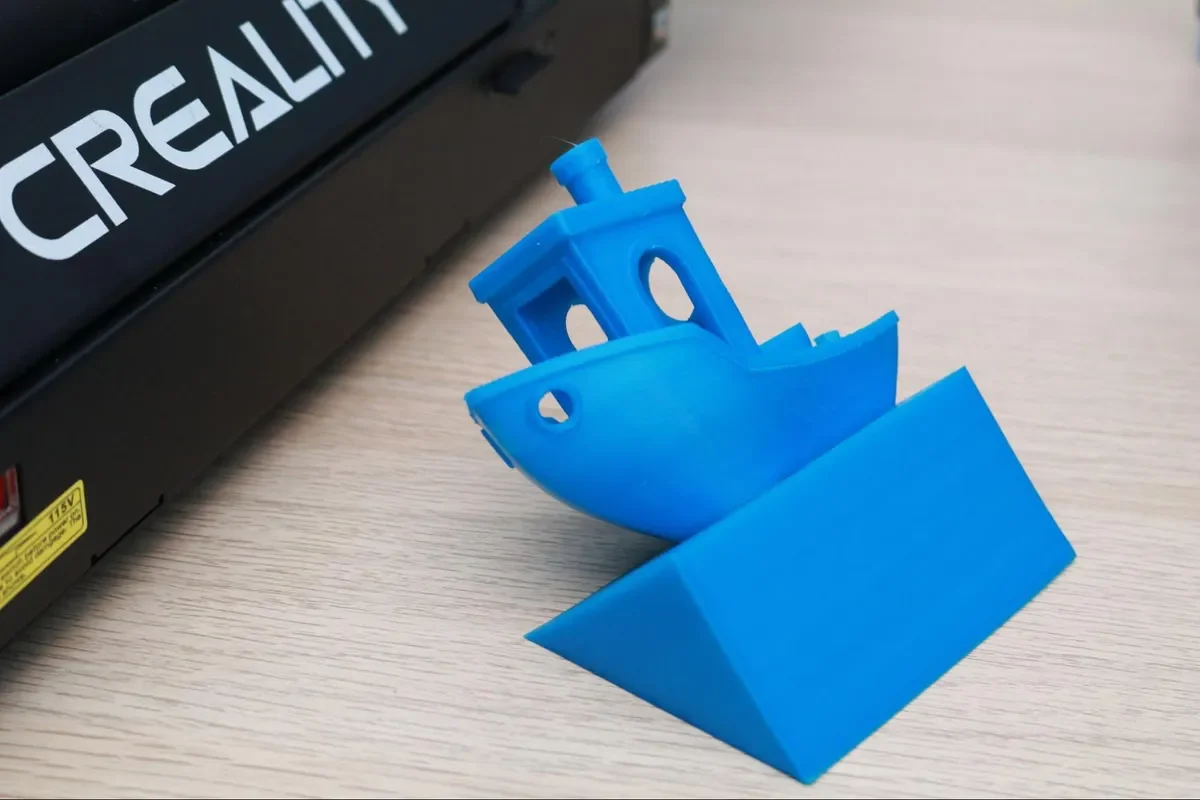

Druk trwał 8 godzin i 48 minut. Na modelu możemy zobaczyć silne i słabe strony CR-30. Benchy został wydrukowany pod kątem 45 stopni, a niektóre występy wyglądają bardzo imponująco dla modelu drukowanego na boku. Jednak duży gruby blok, na którym został wydrukowany, był nieco zakrzywiony na rogach.

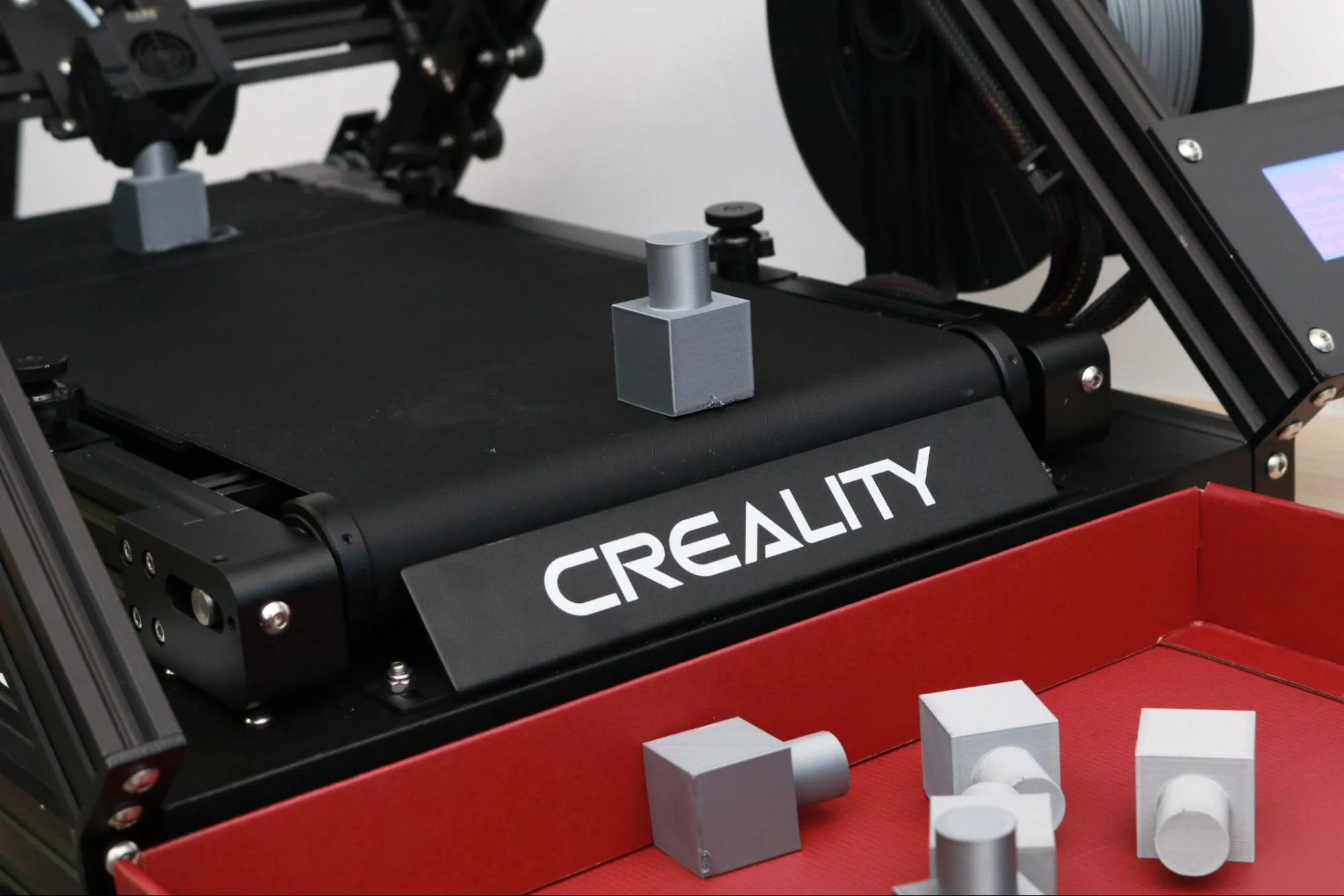

CR-30 jest zdolny do drukowania długich detali dzięki "nieskończonej" osi Z, która jest zapewniana przez ruchomą taśmę transportową. Ta drukarka jest idealna do drukowania całych partii detali w procesie produkcji seryjnej. W przeciwieństwie do urządzeń FDM, takich jak Flashforge Adventurer 4, które drukują kilka detali warstwa po warstwie, CR-30 może wykonywać jeden detal naraz, dopóki nie zostanie zakończone zadanie grupowe. Na karcie SD CR-30 znajduje się plik testowy druku, który drukuje 10 modeli po jednym, więc załadowaliśmy Prusa Silver PLA do drukarki i rozpoczęliśmy druk.
Uruchomiliśmy ten druk w nocy i byliśmy zadowoleni z faktu, że maszyna wyprodukowała 10 detali w ciągu 15 godzin i 37 minut, bez żadnych awarii. Możliwość produkcji seryjnej jest jednym z głównych atutów tej maszyny. Modele są dość proste (walc, wycięty z klocka), ale pokazują zdolność urządzenia do produkcji detalu przed przeniesieniem go na koniec taśmy, co oznacza, że jedna nieudana pozycja nie spowoduje przerwania pracy.
Detale modelu są wyraźne, a pochyłe warstwy nadają mu jednolity wygląd. Dolna część (związań z taśmą) ma nieco szorstką powierzchnię niż reszta modelu, ale wszystkie inne krawędzie wydają się gładkie i równe. Niektóre modele miały niewielkie rozwarstwienie na przedniej krawędzi detalu, gdzie przykleiła się początkowa warstwa. To nie jest krytyczny błąd ani poważna awaria, ale detal, który zaczyna się od małego elementu, może potencjalnie zostać wydrukowany nieprawidłowo.
Wnioski
Creality CR-30 to bardzo zaawansowana drukarka 3D. Jednak aby być krokiem przed innymi, trzeba zapłacić cenę. Kalibracja jest skomplikowanym procesem, a gładka powierzchnia ramy może rozczarować użytkowników, którzy są przyzwyczajeni do działania z drukarkami 3D z zasadą "włącz i pracuj". Dodatkowo, ponieważ CR-30 wymaga specjalnego oprogramowania do slicera, użytkownicy będą musieli poświęcić pewien czas na naukę CrealityBelt, ideaMaker lub innego oprogramowania zdolnego do przygotowania modeli do drukowania z pochyłego ekstrudera.
Jeśli interesuje cię maszyna, która nadaje się do produkcji seryjnej różnych detali, i nie masz nic przeciwko poświęceniu czasu na naukę, jak osiągnąć najlepsze wyniki od maszyny, Creality CR-30 może być odpowiednią opcją. Jednak jeśli wolisz sprzęt, który jest łatwiejszy w użyciu lub potrzebujesz drukarki, która jest bardziej przyjazna dla użytkownika, lepszym wyborem może być urządzenie typu FDM, takie jak Creality K1.
