Firma Creality 3D od roku 2014 zajmuje się produkcją różnego rodzaju drukarek 3D. Społeczność użytkowników na całym świecie bardzo dobrze przyjęła serię urządzeń Ender 3 oraz CR10. Obecnie firma inwestuje w produkcję drukarek 3D FDM oraz materiałów polimerowych. Szczególną uwagę poświęca się skanerom 3D, elektronice, maszynom przemysłowym i materiałom eksploatacyjnym do druku 3D.
Creality stała się popularną marką, oferując użytkownikom dostępne i wielofunkcyjne drukarki 3D. Te urządzenia wyróżniają się wysoką jakością komponentów i druku. Klienci otrzymują także wsparcie techniczne oraz dostęp do własnych rozwiązań technicznych.
Drukarki 3D z serii CR-5 różnią się od innych urządzeń tym, że mają większą powierzchnię drukowania, a ich obudowa opiera się na stalowej ramie. W trzech modelach tej linii CR-5 Pro H dodano kilka dodatkowych opcji.
Specyfikacje techniczne:
- Montaż - gotowy do użytku;
- Wyświetlacz - 4,3-calowy ekran dotykowy;
- Wyważanie stołu - automatyczne (BLTouch);
- Karta SD;
- Rodzaj ekstrudera - pojedynczy.
Rozpakowanie:

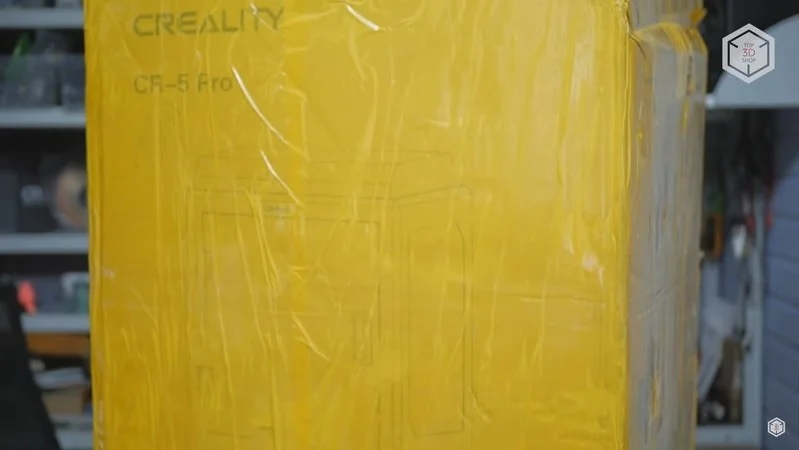

Ten sprzęt jest dostarczany w solidnym wzmocnionym pudle z drewnianym stelażem. Wszystkie elementy są starannie zapakowane w grubą piankę ochronną, która odpowiada zawartości. Całkowita waga drukarki 3D wynosi 31,75 kg.

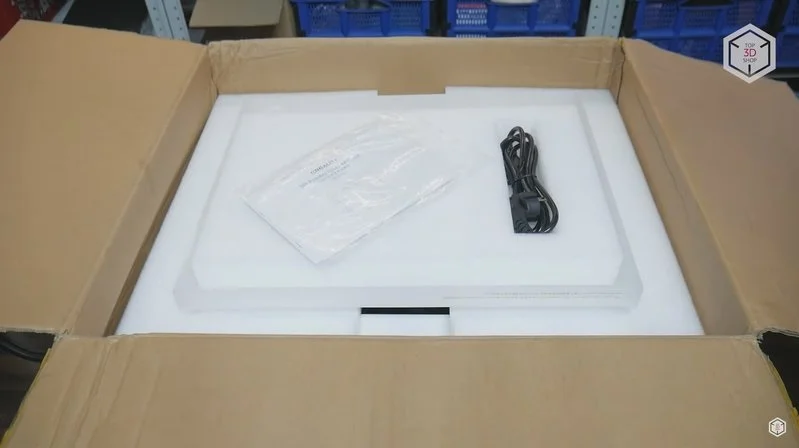

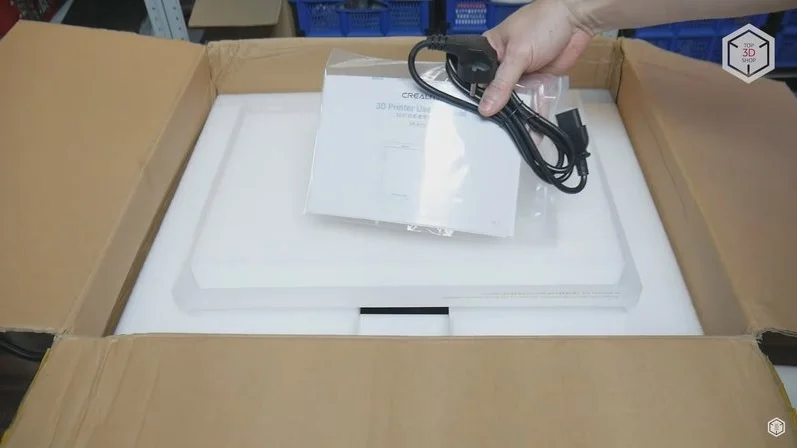

W pudełku z urządzeniem znajduje się górna matowa pokrywa z akrylu, kabel zasilający, dokumentacja. Inne elementy i detale maszyny znajdują się w obszarze drukowania.

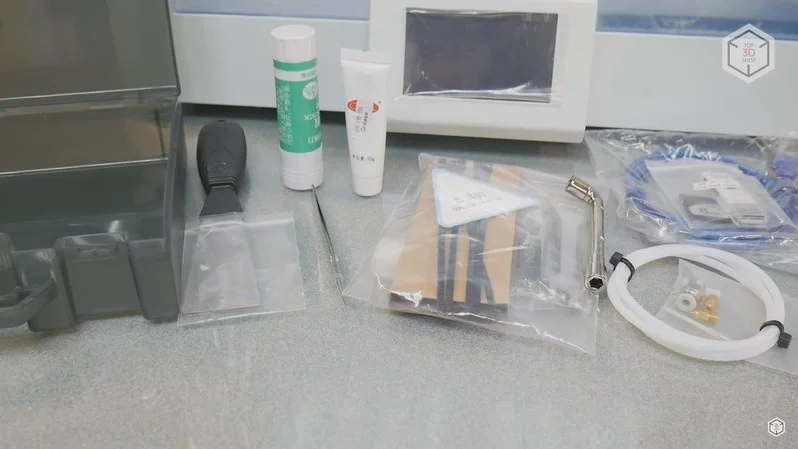

Wyposażenie urządzenia:
- Obcinaczki;
- Boczne panele akrylowe o grubości 5 mm;
- Wiązki kablowe;
- Smar do wyposażenia;
- Klej ołówkowy;
- Szpula z białym filamentem PLA o wadze 1 kg;
- Pinceta.
Maszyna jest również wyposażona w uchwyt na szpulę, kartę pamięci, czujnik kalibracji, rurkę teflonową, czytnik kart, dopasowania, dysze i kable do podłączenia.
Budowa i design:
CR-5 Pro ma dużą powierzchnię drukowania wynoszącą 300x225x380 mm.
W porównaniu z poprzednimi urządzeniami firmy, w tej wersji wykorzystano w pełni zamkniętą komorę. Jest to konieczne, aby zapewnić stabilność temperatury. Jest to ważne podczas pracy z materiałami o dużej tendencji do skurczu.
W praktyce ekstruder CR-5 Pro H może pracować w temperaturze do 300°C. Ta opcja pozwala na drukowanie twardych materiałów i projektów wysokiej jakości.
Obudowa wykonana jest z 2-milimetrowej stali, pomalowanej na biały kolor. Dzięki temu osiągnięto stabilność i znaczną masę. Podczas drukowania wyeliminowane są drgania kroków silnika, huśtawka i wibracje. Pozwala to rozwiązać problemy z nieudanym drukiem i zniekształceniami. W sumie w tej drukarce 3D stosuje się wiele stali. Nawet obudowę ekranu dotykowego wykonano z tego materiału.
Projektanci starali się używać minimalnej liczby połączeń śrubowych. Głównie znajdują się one na tylnej stronie, co pozwoliło stworzyć atrakcyjny i stylowy design.
W firmie Creality przewidziano nie tylko solidną obudowę maszyny. W urządzeniu zastosowano również solidny system z mechanicznie obrabianymi wspornikami i wózkami. Wykorzystano także kinematykę opartą na Makerbot, która umożliwia pracę z łożyskami liniowymi i cylindrycznymi prowadnicami. Jeśli drukarka 3D jest odpowiednio konserwowana, można znacznie wydłużyć jej żywotność. W każdej chwili można zamówić potrzebne części.

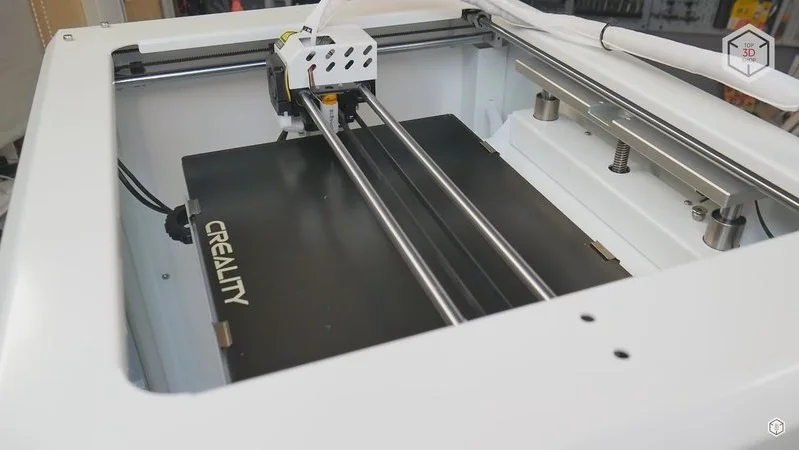

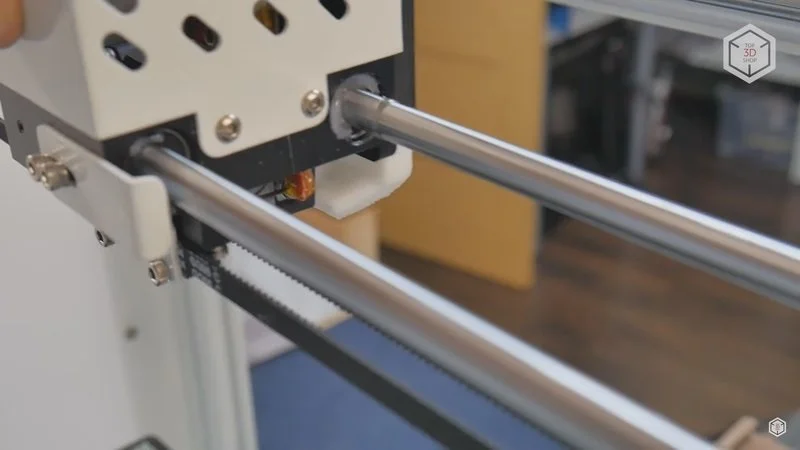

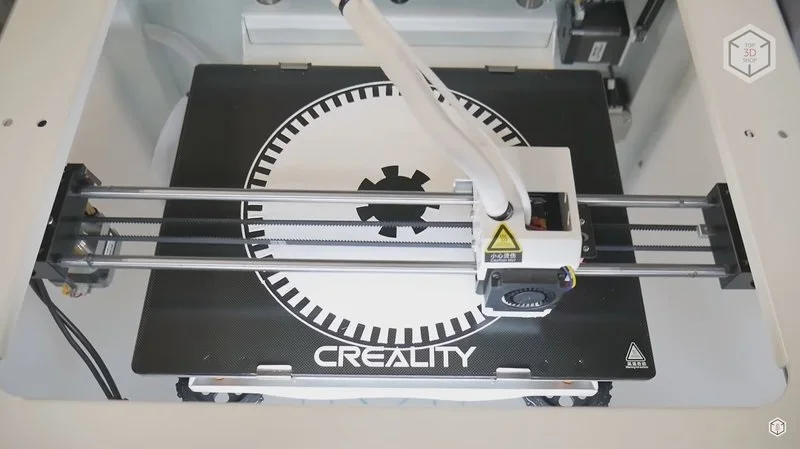

Ruch osi X odbywa się na prowadnicach o średnicy 8 mm, a oś Y osiąga średnicę 10 mm. Jeśli chodzi o pasy, to można zastąpić standardowe pasy o grubości 6 mm paskami GT2.
Ciekawostką osi X jest zwiększone obciążenie od strony silnika, dlatego projektanci zdecydowali się na lekki ekstruder Nema 17 o średnicy 34 mm i układzie Bowden. Taki podejście pozwoliło zmniejszyć inercję wózka i rozwiązać problemy z różnymi defektami, które mogły wystąpić podczas drukowania.

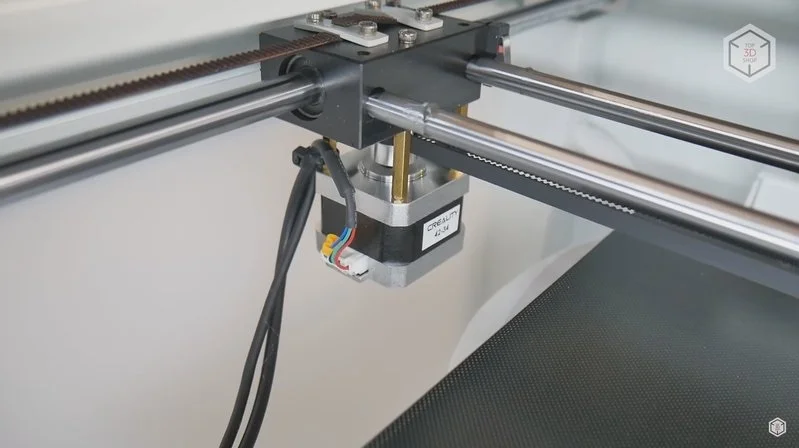

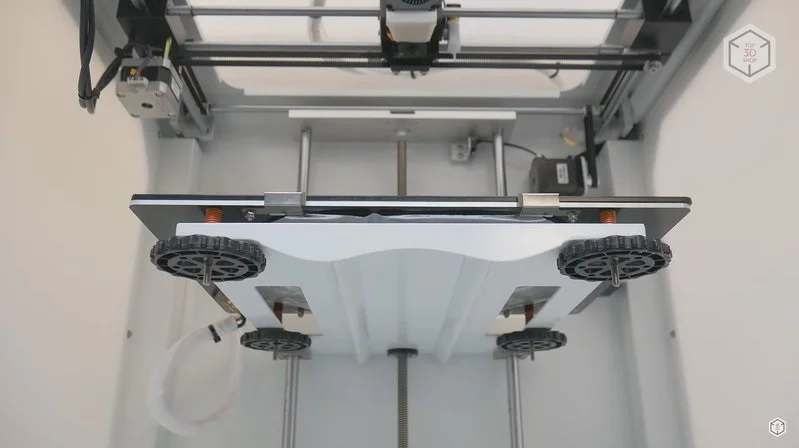

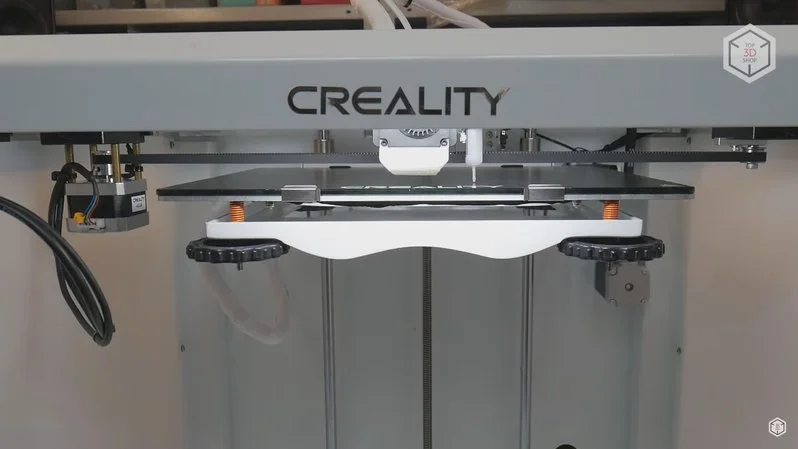

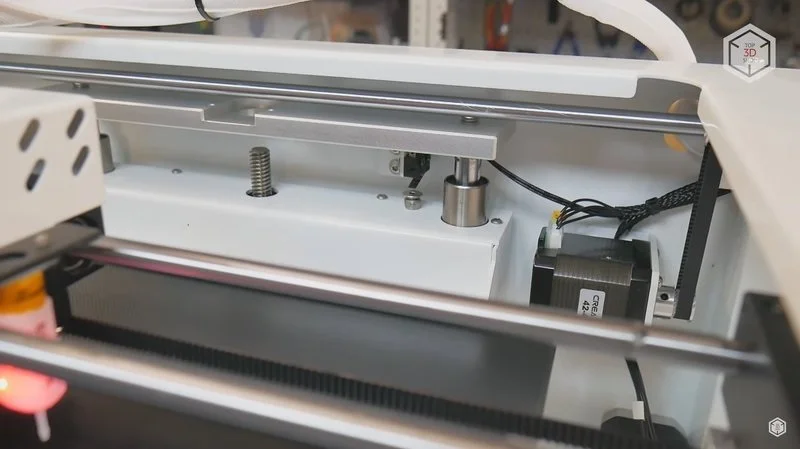

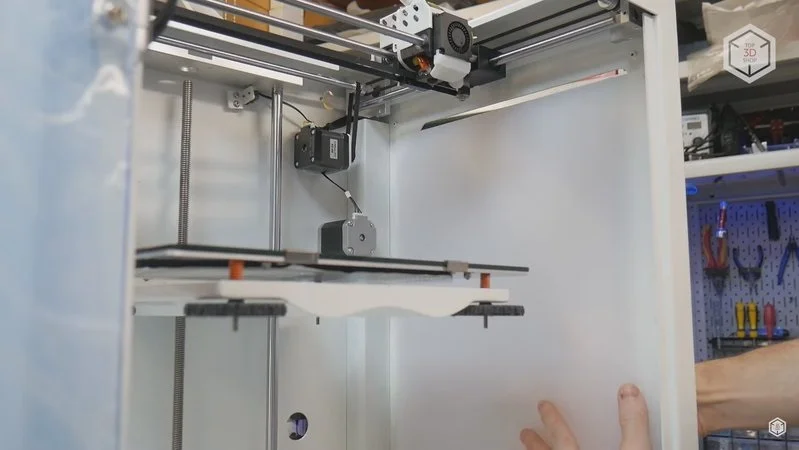

Stół ze stali składa się z cylindrycznych prowadnic o średnicy 12 mm. Jego ruch zapewnia śruba o średnicy 10 mm i skoku gwintu 4 mm. Specjaliści uważają, że jest to optymalne rozwiązanie dla osi Z pod względem precyzji i prędkości.
Wierzymy, że w kolejnej wersji drukarki 3D zostanie przemyślana konstrukcja konsolety stołu. Dodatkowo platforma będzie zmodernizowana, ponieważ wymaga dodatkowego wsparcia.

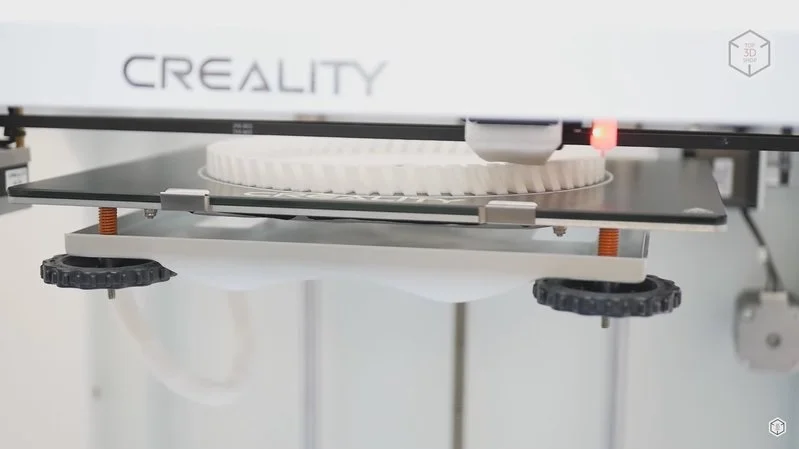

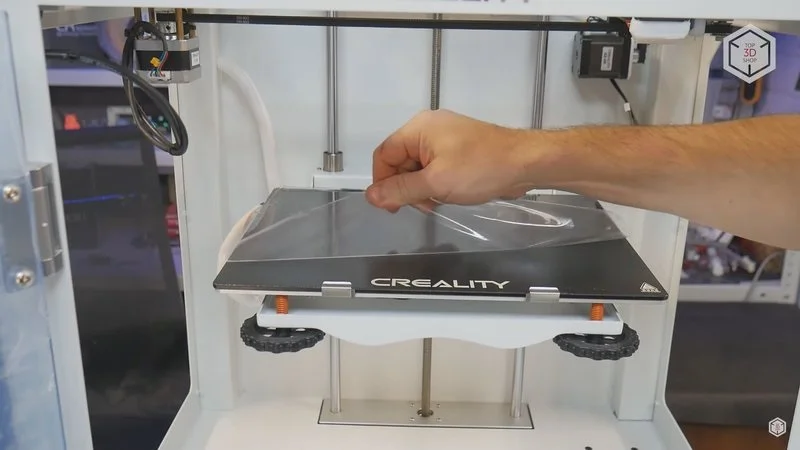

Hotbed to aluminiowa płyta o grubości 3 mm. Jest zasilany za pomocą grzałki 24 V, która posiada wymienną szklaną płytę z powłoką Ultrabase. Na odwrocie szkła można nakleić specjalne materiały.

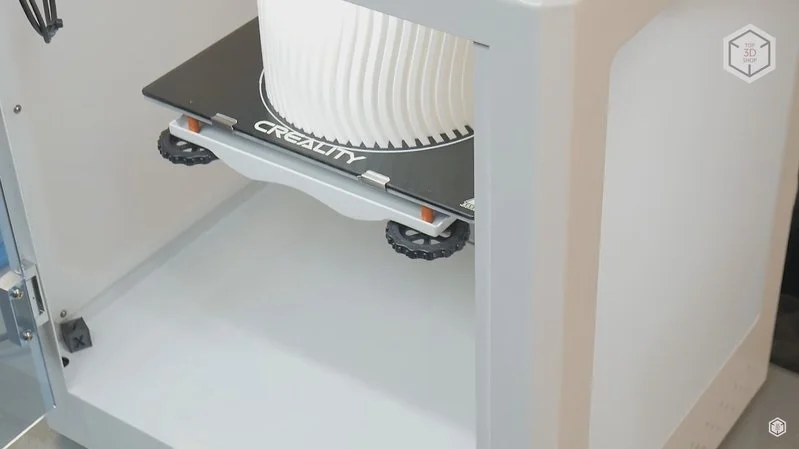

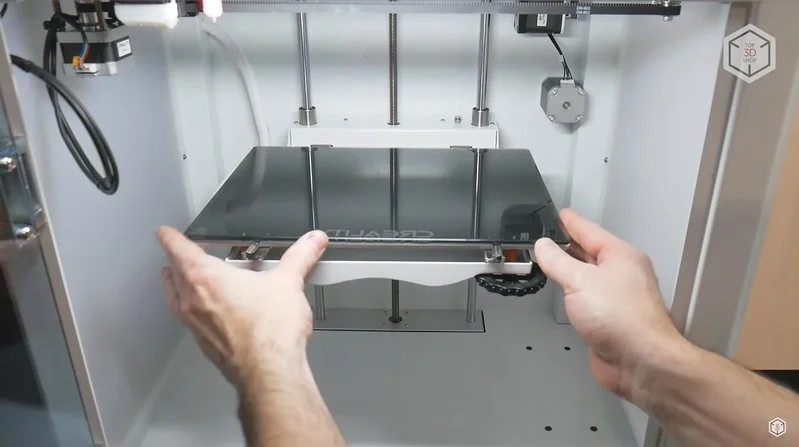

Zastosowano tu elastyczną platformę, którą można łatwo zamocować za pomocą wygodnych dużych śrub z nakrętkami z wypustkami.

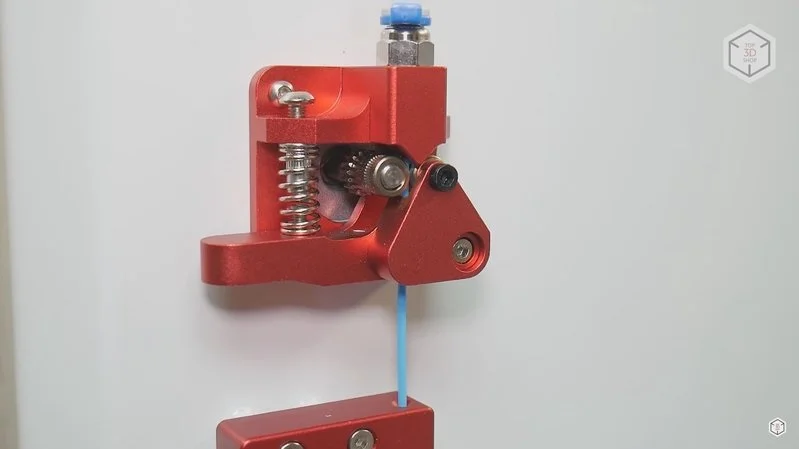

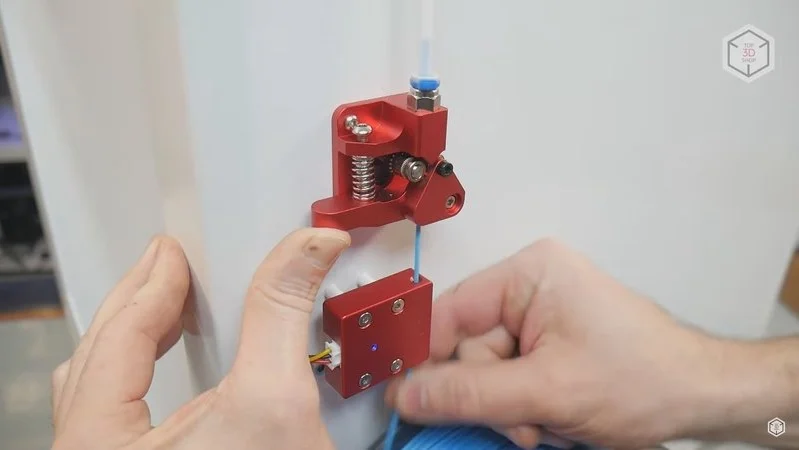

Podawanie filamentu odbywa się za pomocą ekstrudera Bowdena. W nim stosuje się mechanizm podawania z podwójnym napędem, w którym pracują dwie koła zębate. Ta opcja pozwala uzyskać bardziej efektywne ekstruzje. Jest ono uruchamiane za pomocą silnika o wysokim momencie obrotowym.
Jeśli wystąpi awaria ekstrudera Bowdena, może to wynikać z niskiej jakości części. W nowej drukarce 3D, z powodu niedopasowanych detali, może pojawić się luz. W przypadku CR-5 Pro H nasza maszyna jest doskonale dostrojona.
Czujnik końca filamentu znajduje się obok ekstrudera. Za jego pomocą można wykryć sytuację, gdy materiał przestaje się podawać. Jeśli ten czujnik zadziała, drukarka 3D przestaje działać. Użytkownik musi rozwiązać wszystkie problemy lub wymienić szpulę.

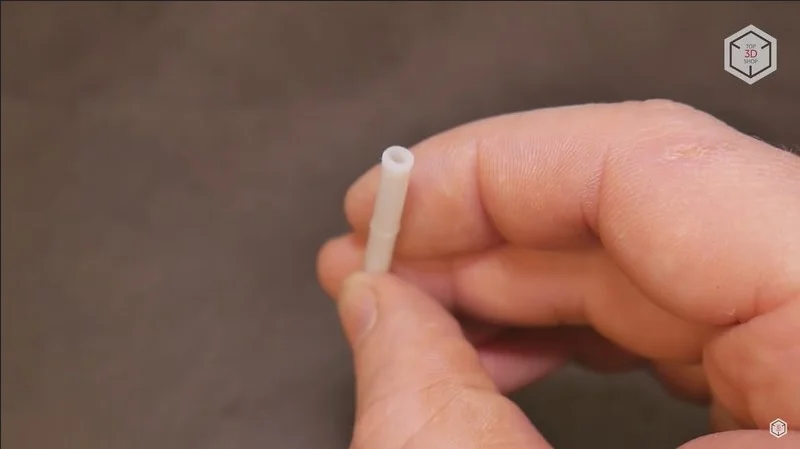

Komponenty urządzenia wykonano z aluminium odzyskanego. Taki sposób produkcji zwiększa ich trwałość. W praktyce nawet zwykły filament stopniowo niszczy kanały w elementach plastikowych. Podobna sytuacja dotyczy rurki PTFE. Można je łatwo kupić i wymienić, ale znalezienie odpowiedniego plastikowego elementu może być trudne.

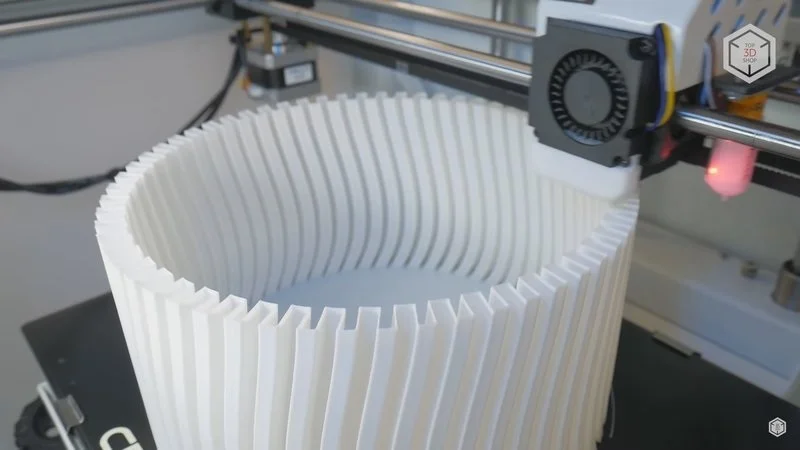

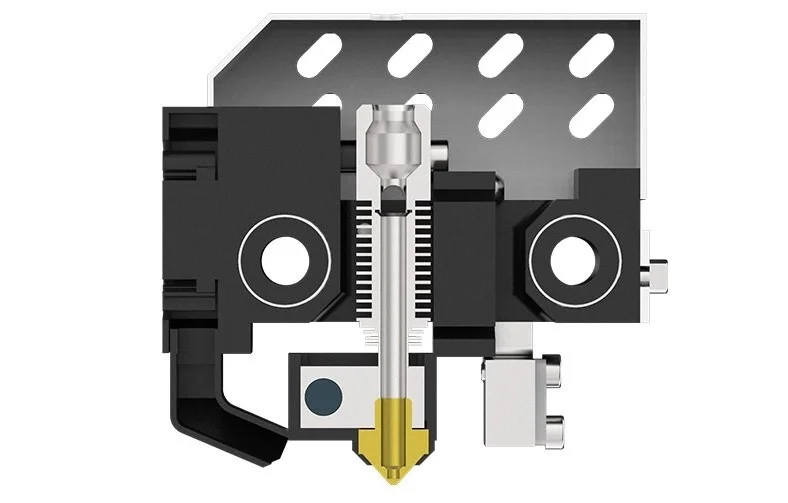

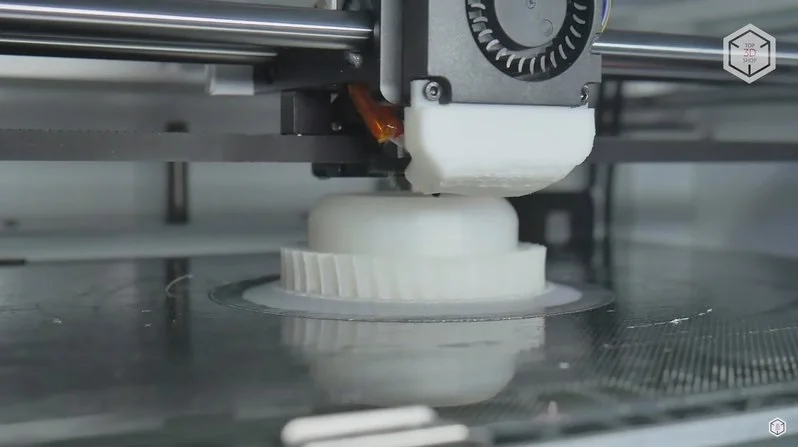

Firma Creality opracowała własny Hotend. Jest to specjalna termo-bariera całkowicie metalowa, która ma nietypowy rozmiar radiatora. Do chłodzenia używany jest potężny wentylator. Do chłodzenia przestrzeni drukowania używany jest wentylator promieniowy.

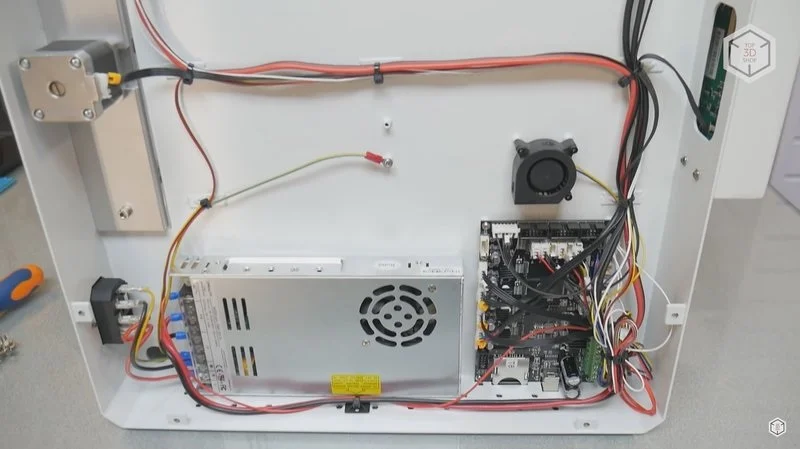

Firma Creality 3D używa własnych komponentów elektronicznych w swoich urządzeniach. Płyta główna opiera się na 8-bitowym kontrolerze ATmega2560. Zaletą tego urządzenia są ciche sterowniki TMC2208. Drukarka 3D ma doskonałe układanie kabli. Urządzenie jest wyposażone w zasilacz o mocy 350 W oraz 4-calowy ekran dotykowy.

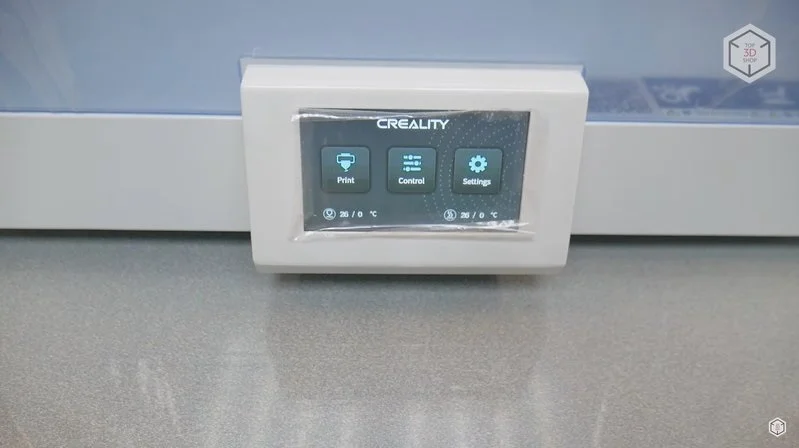

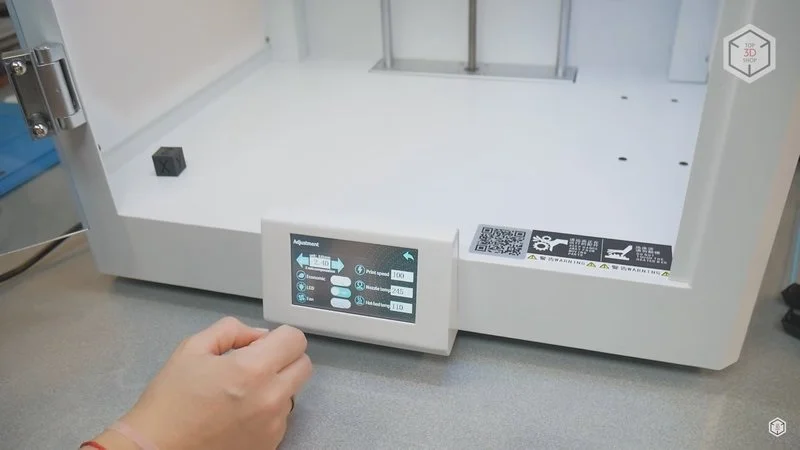

Specjalną cechą 4-calowego ekranu rezystancyjnego jest jego czuły ekran. Jest on bardzo prosty i wygodny w obsłudze. Użytkownicy mają do dyspozycji intuicyjne i proste menu, w którym można szybko dokonać wszystkich niezbędnych ustawień. Ponadto obsługiwane są różne wersje językowe.
Użytkownicy nie będą w stanie dostosować zaawansowanych parametrów. Takie zmiany można dokonać tylko po zsynchronizowaniu urządzenia z komputerem.

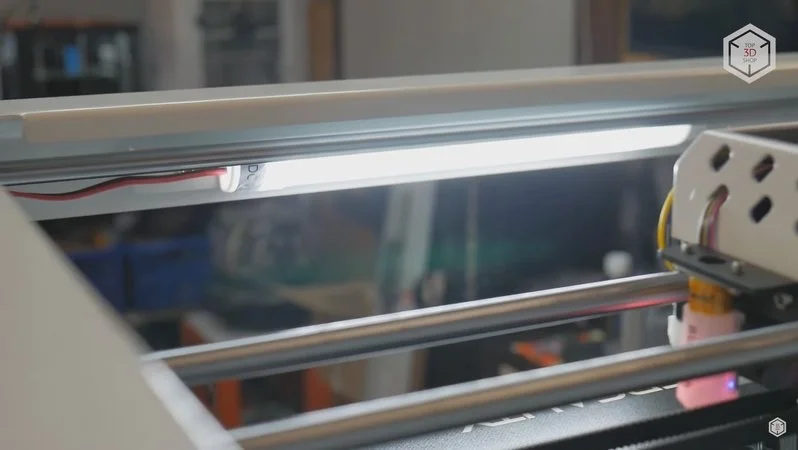

Wewnętrzne przewody przechodzą przez specjalne kanały kablowe. Istnieje także jasne oświetlenie wnętrza. Można je aktywować w menu, chociaż nie ma opcji regulacji jasności.
Dla ograniczenia ruchu osi w drukarce 3D używane są mechaniczne przełączniki krańcowe. Do szybkiego i dokładnego wyrównywania stołu wykorzystywany jest czujnik kalibracji BLTouch.
Przygotowanie

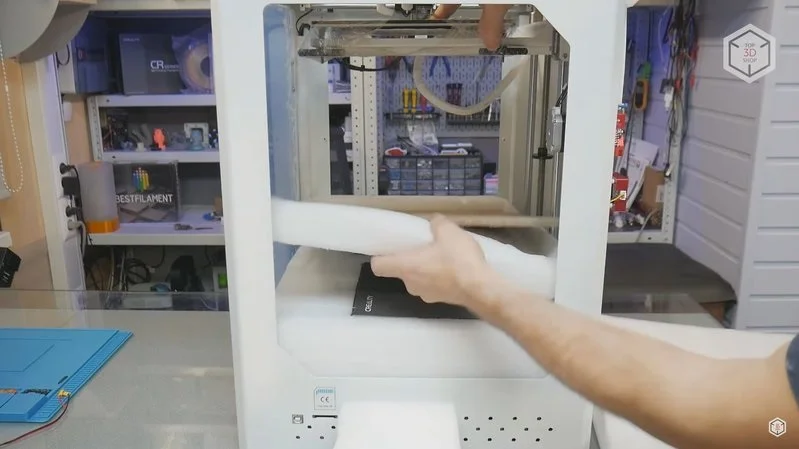

Obecnie standardem jest, że drukarki 3D są dostarczane jako zestawy do samodzielnego montażu. W przypadku CR-5 Pro użytkownikom trzeba będzie wykonać kilka kroków opisanych w instrukcji. Po pierwsze, należy usunąć cały materiał opakowaniowy spod stołu.
Następnie montowane są boczne panele z akrylu.
Teraz usuń wszystkie elementy transportowe z urządzenia.

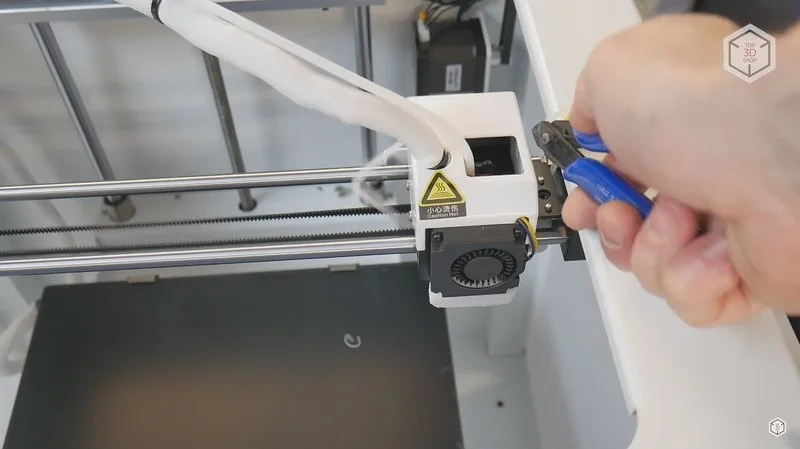

W celu właściwego transportu osi X i Y są zabezpieczone za pomocą kabli zaciskowych.
Jeśli to konieczne, śrubę osi Z i prowadnice można nasmarować. Zaleca się również regularne przeprowadzanie konserwacji.

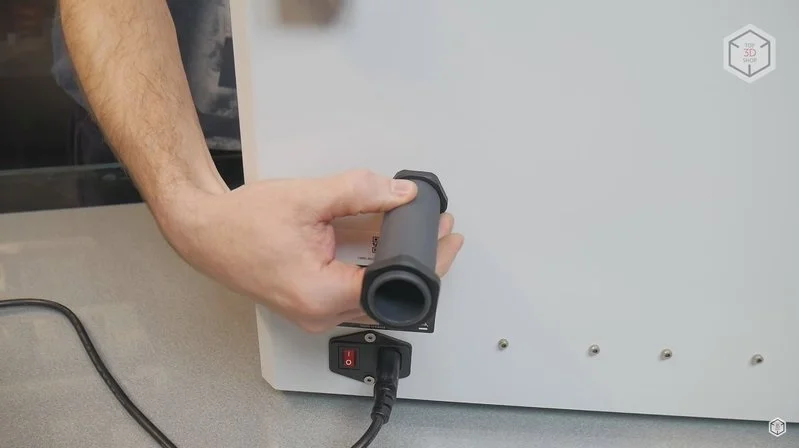

Następnie trzeba zamocować uchwyt na szpulę. Jest on używany do wyrobów o szerokości powyżej 90 mm. Istnieją pewne ograniczenia związane z średnicą szpuli, które zależą od przekaźnika zasilania znajdującego się obok.

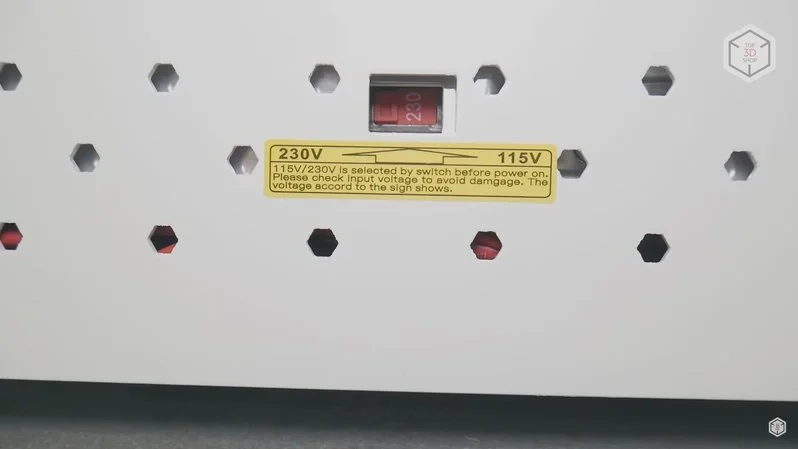

Przed włączeniem urządzenia zaleca się sprawdzenie napięcia. Prąd musi być prawidłowo dostrojony.

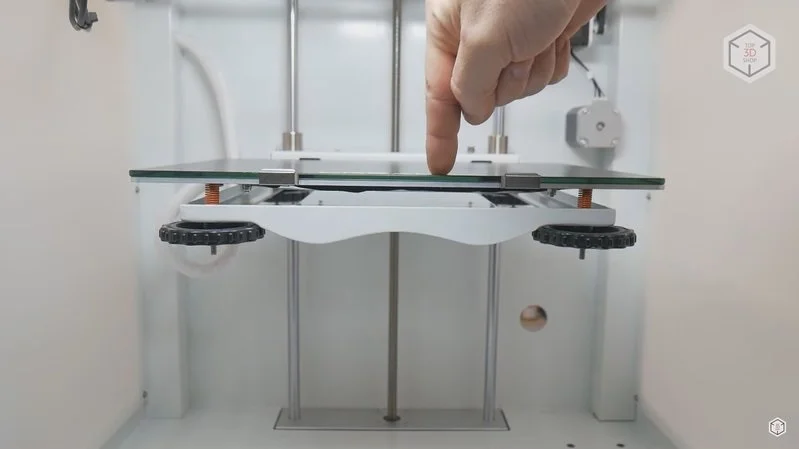

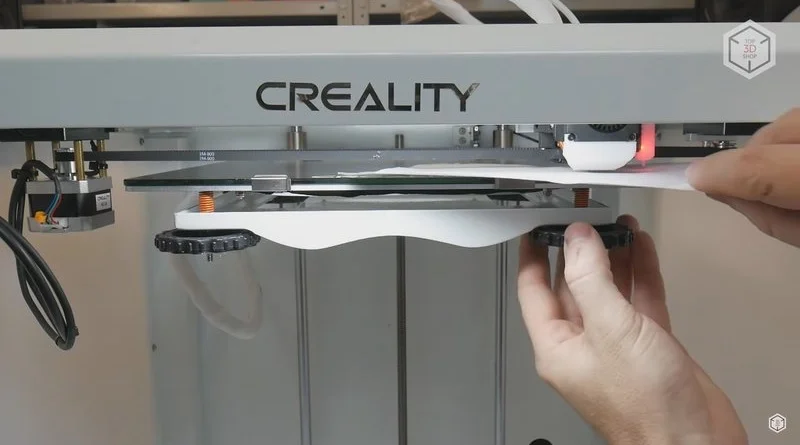

Następnie należy dokonać kalibracji i wyrównania stołu. Ten proces należy wykonywać podczas podgrzewania stołu i gorącego końca do średnich wartości roboczych. W pierwszej kolejności następuje wyrównanie stołu względem wszystkich płaszczyzn. Do tego celu potrzebny będzie kawałek papieru.
Do sterowania procesorem używa się oddzielnej zakładki w menu. Aby to zrobić, naciśnij odpowiednie punkty kalibracji. Ten proces należy wykonywać 2-3 razy.

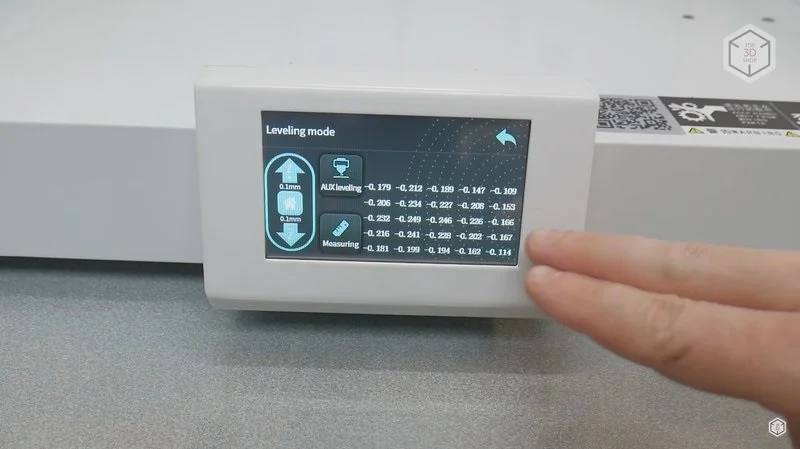

Użytkownicy mogą utworzyć siatkę krzywizny stołu. Ta opcja jest wykonywana w celu rozwiązania problemów z przyleganiem pierwszej warstwy.
Ostatnim krokiem jest podawanie filamentu.
Użytkownik może wprowadzać filament ręcznie za pomocą mechanizmu podawczego. Ten proces można również wykonać za pomocą menu, ale jest to dość czasochłonna praca.
Oprogramowanie

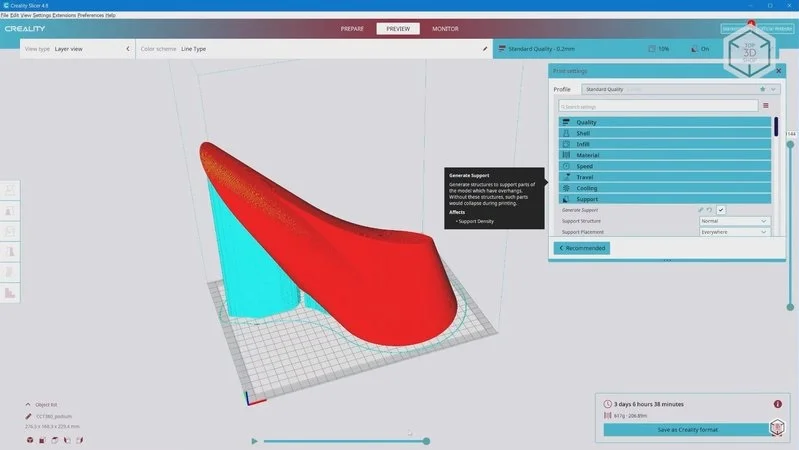

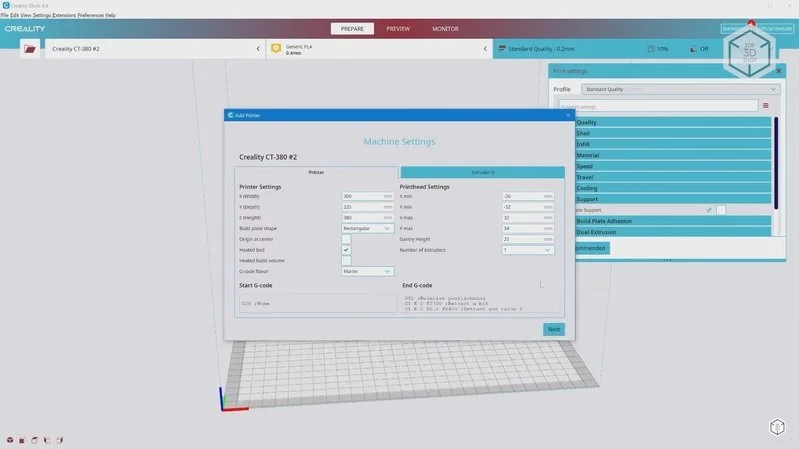

Po wykonaniu wszystkich powyższych instrukcji można rozpocząć proces pracy. Aby przygotować pliki do druku, użytkownikom proponuje się specjalne oprogramowanie. Drukarka 3D ma dedykowane oprogramowanie Creality Slicer. Bazuje ono na darmowym programie do obróbki Cura. Możesz pobrać ten program ze strony internetowej Creality.
Domyślnie w programie jest dostępna minimalna ilość przydatnych ustawień. Ten tryb jest przeznaczony dla użytkownika, aby szybko wybrać profil i materiał do druku. Według producenta najlepszym profilem dla tego urządzenia będzie Creality CT-380.
Jeśli zajdzie taka potrzeba, będziesz mógł aktywować wszystkie opcje dostępne w oryginalnej wersji Cura. Pozwoli to efektywnie kontrolować ustawienia pracy maszyny, a następnie dostosować je do wybranego projektu.
CR-5 może uruchamiać pliki G-code, które zostały wygenerowane za pomocą oprogramowania innych firm.
